「より安全に」「より使いやすく」安全性・作業性の高い作業台。

手がかり棒がスライド式なので設置スペースが限られる現場にも使用できます。

  • 認定
  • NETIS登録商品

※NETIS対象:セーフティガード付15号・18号

特徴

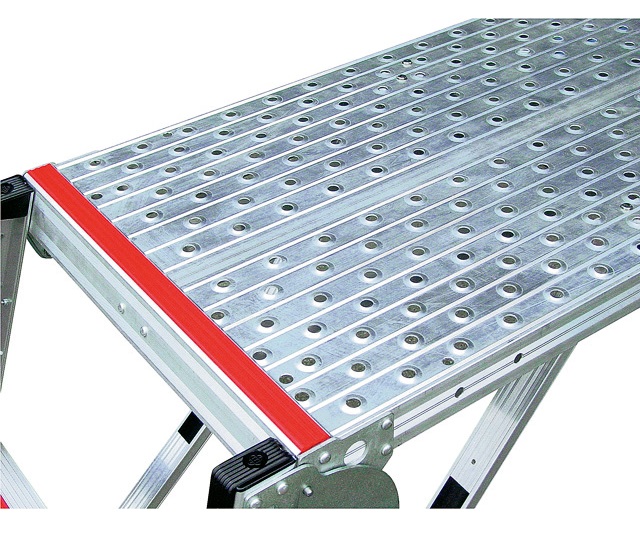

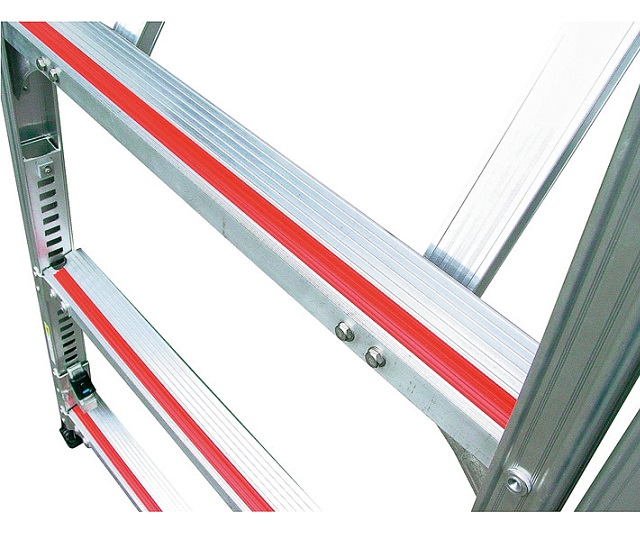

  • 『滑り止めモール』付幅広ステップ視認効果の高い赤色を採用
  • 踏み外し防止用『滑り止めモール』

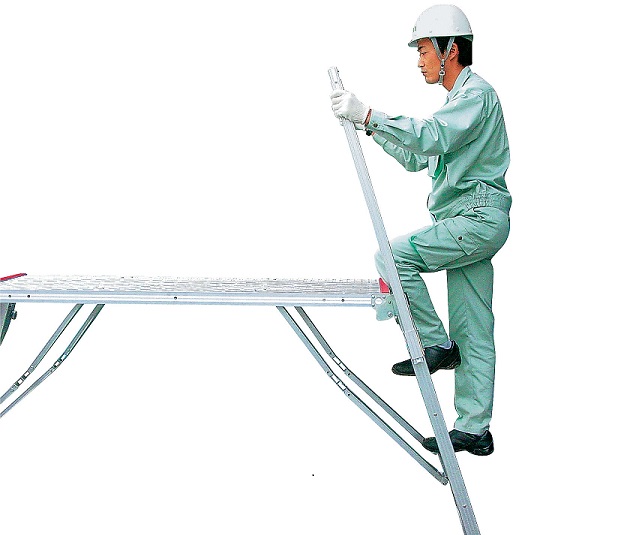

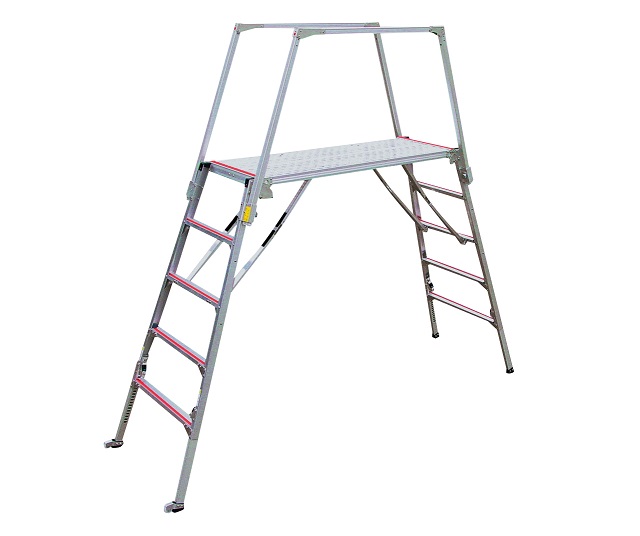

  • スライド式手掛り棒4本付(15号・18号)H800mm

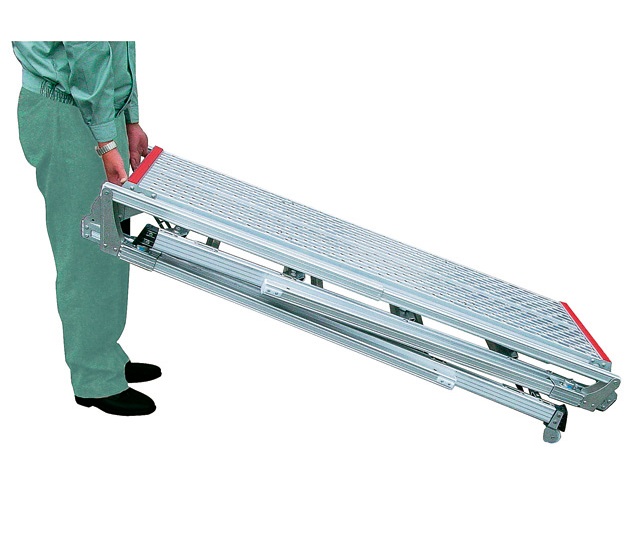

  • 片側を持ち上げれば移動に便利な車輪付き。18号のみ折りたたんだ状態でも使用でき、カート感覚での移動が可能です。

仕様

楽駝

型式 11号 11号手掛り4本付 15号 18号
天板寸法 幅 mm 520 520 520 520
天板寸法 長さ mm 1,560 1,560 1,560 1,560
天板高さ mm 780~1,141 780~1,141 1,118~1,479 1,456~1,817
伸縮ピッチ mm 20 20 20 20
踏桟幅 mm 60 60 60 60
設置寸法 幅 mm 675~741 675~741 737~803 799~865
設置寸法 長さ mm 2,228~2,456 2,228~2,456 2,441~2,669 2,654~2,882
収納寸法 幅 mm 675 750 810 810
収納寸法 長さ mm 1,700 1,700 1,713 1,722
収納寸法 高さ mm 165 165 215 220
質量 kg 17.3 21.3 23.6 26.9
許容荷重 kN(kgf) 1.47(150) 1.47(150) 1.47(150) 1.47(150)
手掛り棒 4 4 4

11号手掛り4本付のみ仮設工業会の認定品ではありません。

オプション

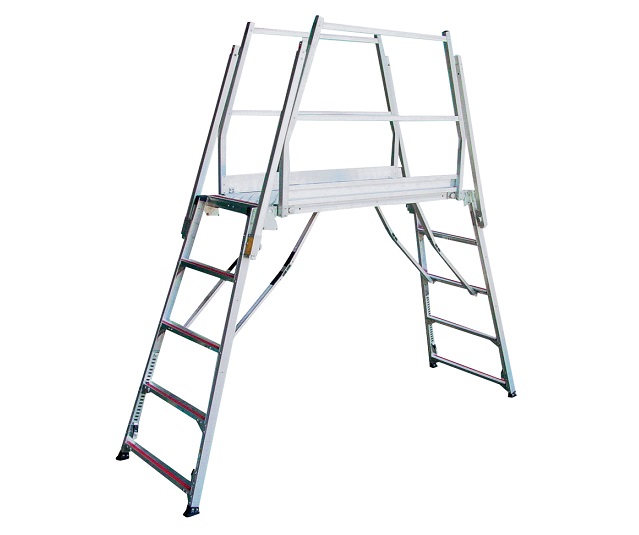

  • 補助手摺

    幅木付きでH900の補助手摺。
    楽駝各サイズに使用できます。

    適用機種:全サイズ・連結ブリッジ
    ●寸法=高さ(mm):900
    ●質量(kg):4.1

  • セーフティガード

    適用機種:11号手掛り4本付・15号・18号
    ●寸法=取付高さ(mm):810
    ●質量(kg):1.4

    ※取り付けたまま手掛り棒の収納及び本体の折りたたみが可能です。

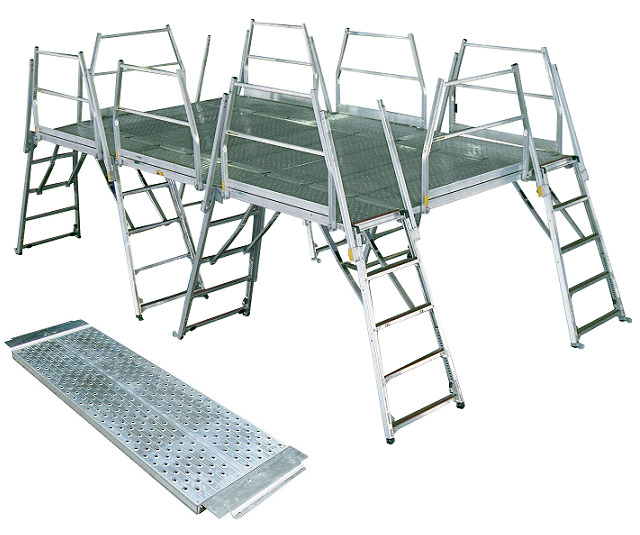

  • 連結ブリッジ

    本体に取り付けることで広い作業床を確保。

    適用機種:11号・11号手掛り4本付・15号・18号
    ●寸法=幅×長さ(mm):520×1,560
    ●質量(kg):8.5

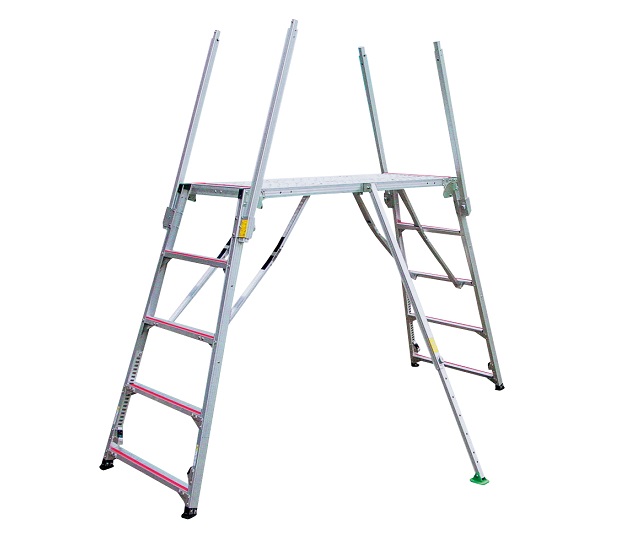

  • アウトリガー

    本体の転倒防止に。
    片側2ヵ所・両面1ヵ所など場所と本数を選べます。

    適用機種:15号・18号・連結ブリッジ
    ●寸法=長さ(mm):1,108~1,983
    ●質量(kg):1.8

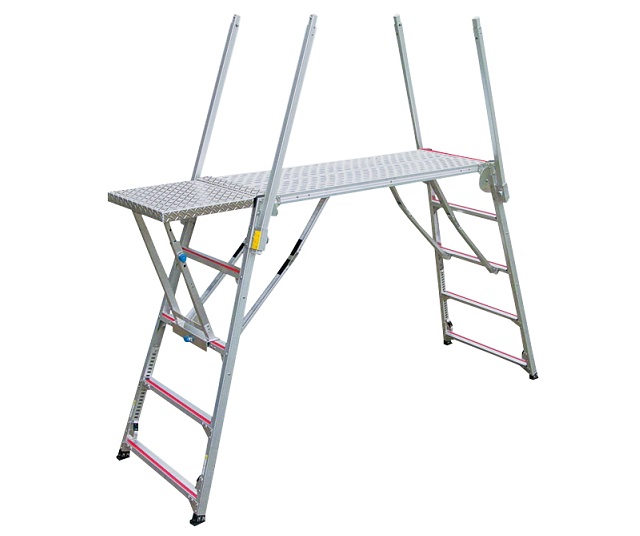

  • コーナーステージ

    壁沿いの作業に。
    許容荷重100㎏

    適用機種:15号・18号
    ●寸法=幅×長さ(mm):520×508
    ●質量(kg):6.2

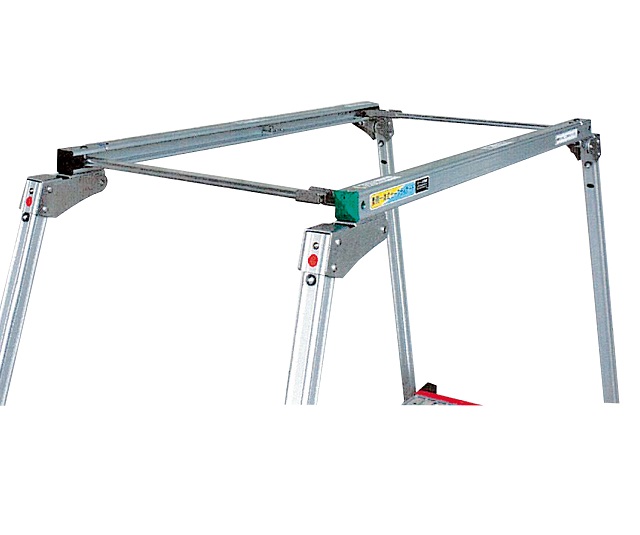

  • 妻側一体式セーフティガード

    妻側バーと一体式のセーフティガード

    適用機種:11号手掛り4本付・15号・18号
    ●寸法=取付高さ(mm):810
    ●質量(kg):1.4

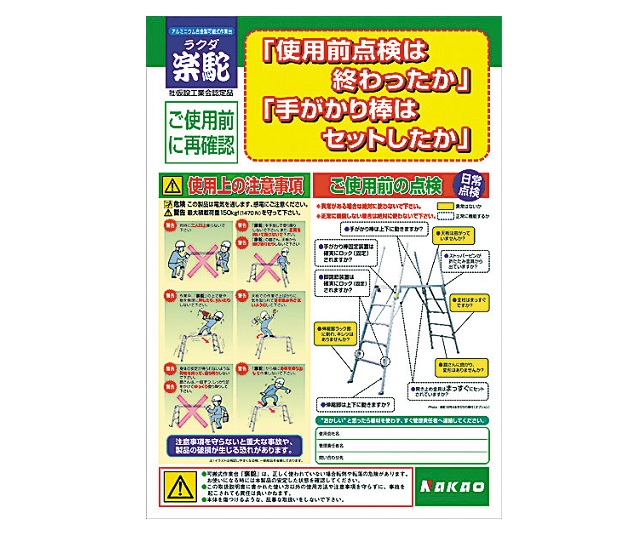

  • 取扱看板(販売品)
