特徴
-

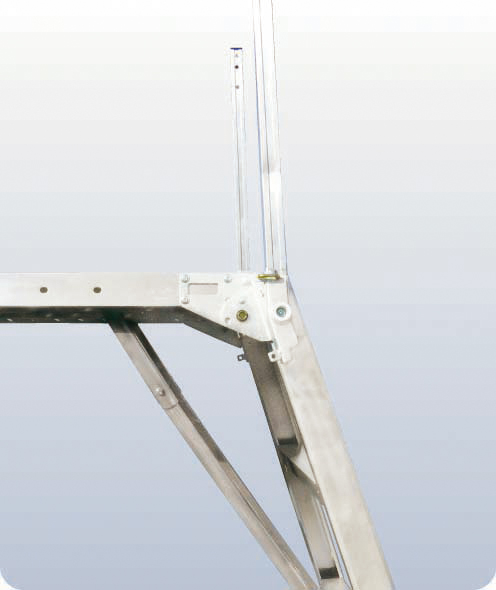

手掛り棒を床材に対して垂直に設置することで、有効作業面積が拡大 -

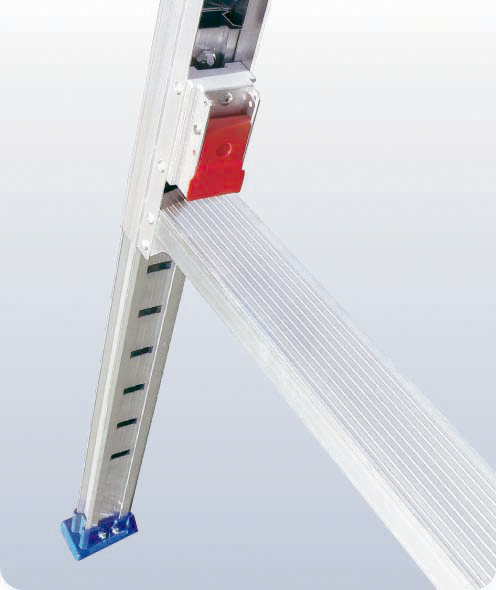

55mm巾の大型ステップ採用で安全性が向上。 -

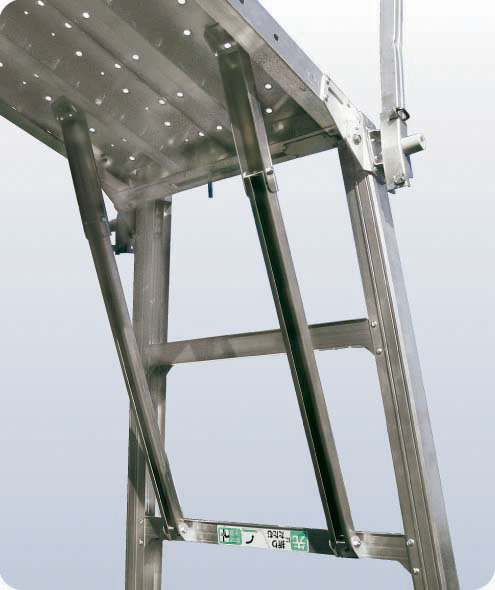

ブレス材を2段目の踏桟に装着し、優れた安定性を発揮。
仕様
マキシムベースCSG18TC
| 天板寸法 幅 mm | 500 |
|---|---|
| 天板寸法 長さ mm | 1,540 |
| 天板高さ mm | 1,340～1,755 |
| 伸縮ピッチ mm | 50 |
| 踏桟幅 mm | 55 |
| 設置寸法 幅 mm | 830～919 |
| 設置寸法 長さ mm | 2,596～2,849 |
| 収納寸法 幅 mm | 830 |
| 収納寸法 長さ mm | 1,610 |
| 収納寸法 高さ | 201 |
| 質量 kg | 26.2 |
| 許容荷重 kN(kgf) | 1.47 |
| 手掛り棒 | 4 |
マキシムベース オプション部材一覧
| 型式 | 手掛り枠 CSGR151 | 延長天板 CSGT15 | 感知装置 本体桁面用 CSGP16 | 感知装置 本体妻面用 CSGBT5 | 感知装置 延長天板用 CSGB14 |
|---|---|---|---|---|---|
| 寸法 高さ mm | 898 | ー | 260 | 260 | 260 |
| 寸法 長さ mm | 1,500 | 1,537 | 1,601 | 567 | 1,406 |
| 寸法 幅 mm | ー | 500 | ー | ー | ー |
| 質量 kg | 5.4 | 8.3 | 1.0 | 0.6 | 0.9 |
オプション
-

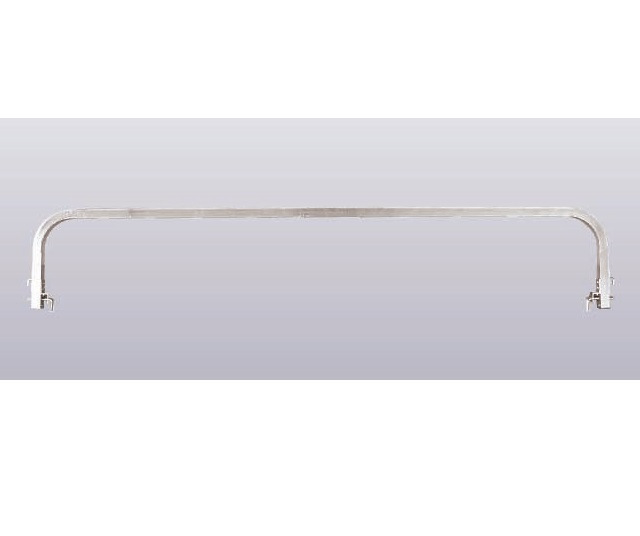

感知装置本体桁面用 CSGB16
●寸法=長さ×高さ(mm)：1,601×260
●質量 (kg) ：1.0
-

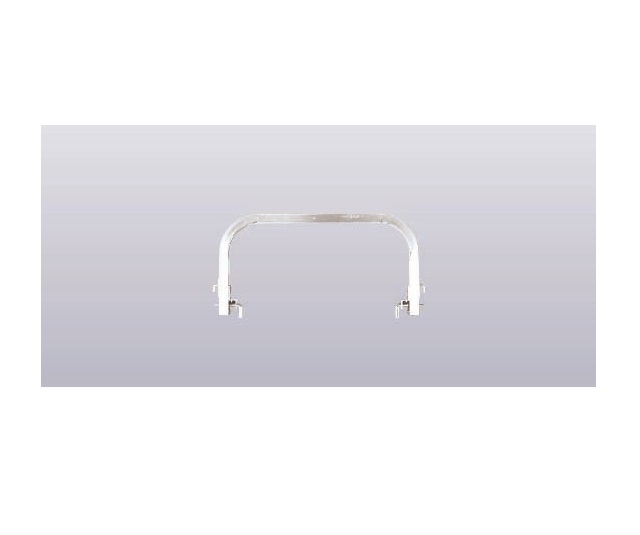

感知装置本体妻面用 CSGBT5
●寸法=長さ×高さ(mm)：567×260
●質量 (kg) ：0.6 -

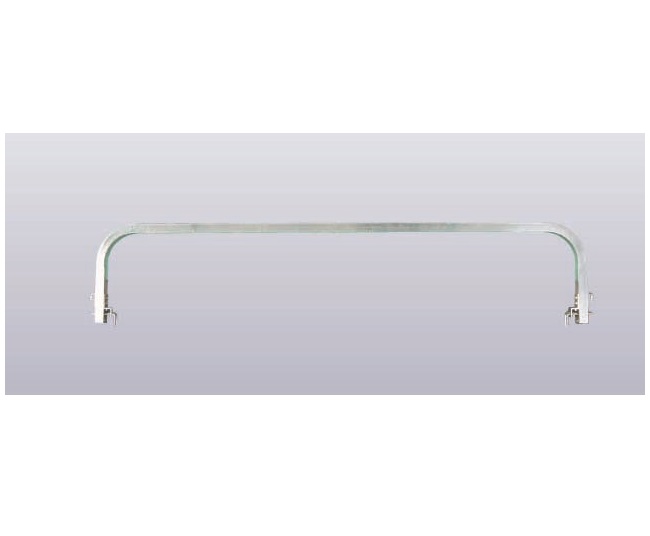

感知装置延長天板用 CSGB14
●寸法=長さ×高さ(mm)：1,406×260
●質量 (kg) ：0.9 -

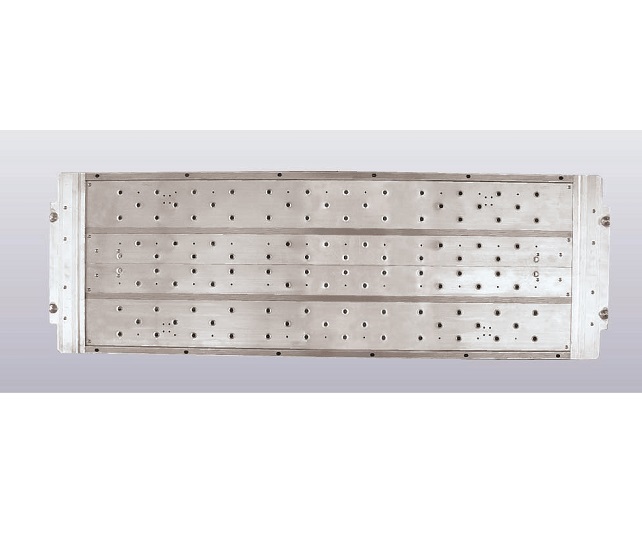

延長天板CSGT15
●寸法=長さ×幅(mm)：1,537×500
●質量 (kg) ：8.3 -

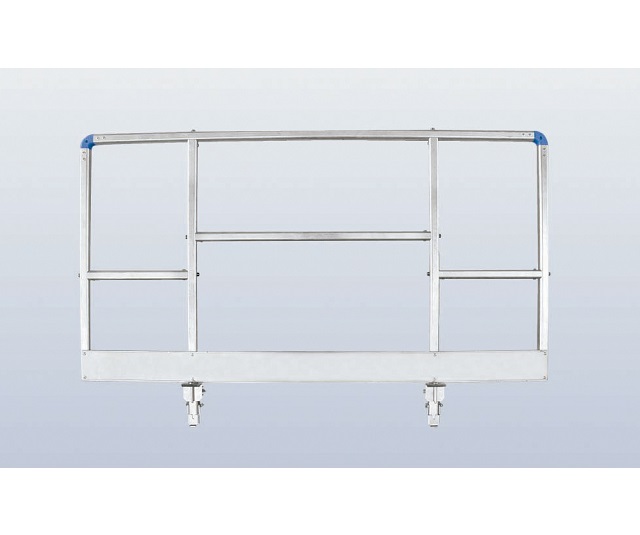

手掛り枠CSGR151
●寸法=長さ×高さ(mm)：1,500×898
●質量 (kg) ：5.4
