高い安全性、作業性に加え軽さをプラスした作業台。

通常の立ち馬のサイズに加え、天板の長さの短いサイズも。現場での設置できるスペースが限られるときもにも使用できます。

  • 認定
  • NETIS登録商品

※対象:セーフティガード付14号・18号

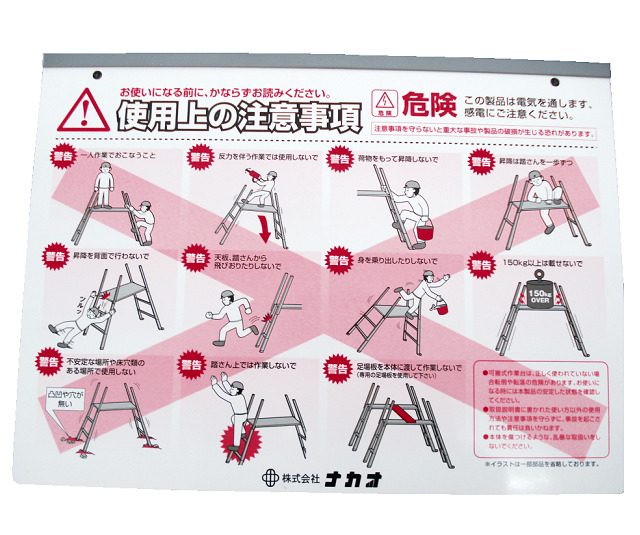

特徴

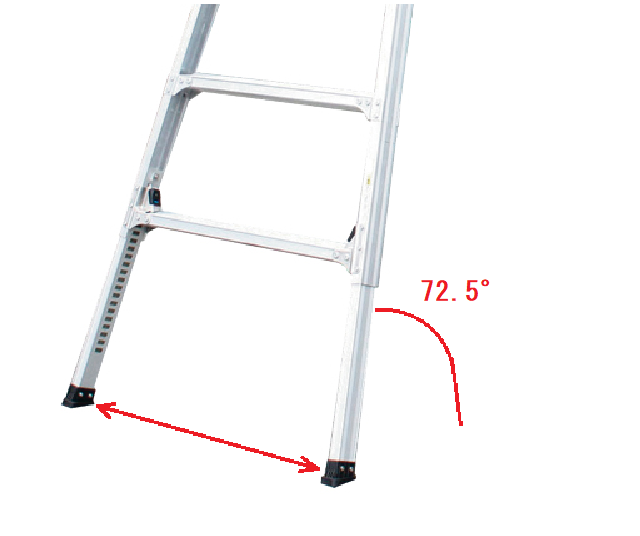

  • 階段枠下端幅が広く、昇降角度72.5°と、側方・桁側の転倒を抑止。

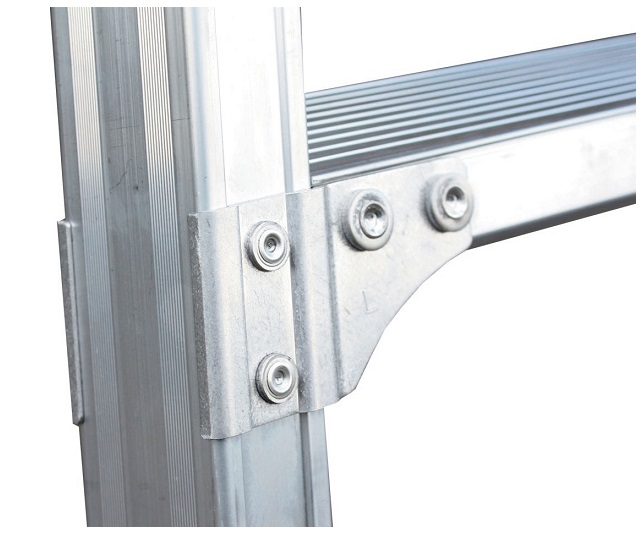

  • 踏残と支柱を2×2箇所で固定する合体型ブラケットはセミチューブラリベットとの組合せで階段枠の剛性を高め、ひねりやガタつきを抑止。耐久性アップを実現。

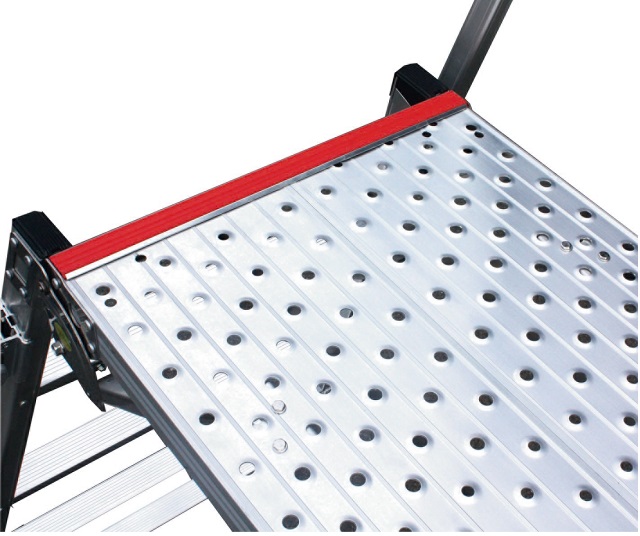

  • 天板両端(妻側)に警告色の赤を採用した滑り止めモールを敷設。滑り止め効果を施した大口径バーリングデザイン。

仕様

勇馬

型式 7号‐S 11号-S 11号-S手掛り4本付 7号 11号 11号手掛り4本付 14号 18号
天板寸法 幅 mm 500 500 500 500 500 500 500 500
天板寸法 長さ mm 765 765 765 1,545 1,545 1,545 1,545 1,545
天板高さ mm 505~693 724~1,084 724~1,084 505~693 724~1,084 724~1,084 1,057~1,417 1,390~1,750
伸縮ピッチ mm 20 20 20 20 20 20 20 20
踏桟幅 mm 60 60 60 60 60 60 60 60
設置寸法 幅 mm 653~702 709~802 709~802 653~702 709~802 709~802 795~883 881~973
設置寸法 長さ mm 1,221~1,339 1,359~1,586 1,359~1,586 2,067~2,185 2,186~2,413 2,186~2,413 2,396~2,623 2,606~2,833
収納寸法 幅 mm 653 709 784 653 709 784 795 881
収納寸法 長さ mm 924 924 924 1,691 1,693 1,693 1,706 1,706
収納寸法 高さ mm 220 220 220 170 170 170 243 268
質量 kg 10.6 11.9 14.3 15.3 16.2 18.6 21.4 23.3
許容荷重 KN(kgf) 1.47(150) 1.47(150) 1.47(150) 1.47(150) 1.47(150) 1.47(150) 1.47(150) 1.47(150)
手掛り棒 4 4 4 4

※11号手掛り4本付、11号‐S手掛り4本付は仮設工業会の認定ではありません。
※北海道・東北営業部/関東・甲信越営業部は7号‐S、11号‐Sのみ取扱い
※中部地区は7号、7号‐S、11号‐Sのみ取扱い

オプション

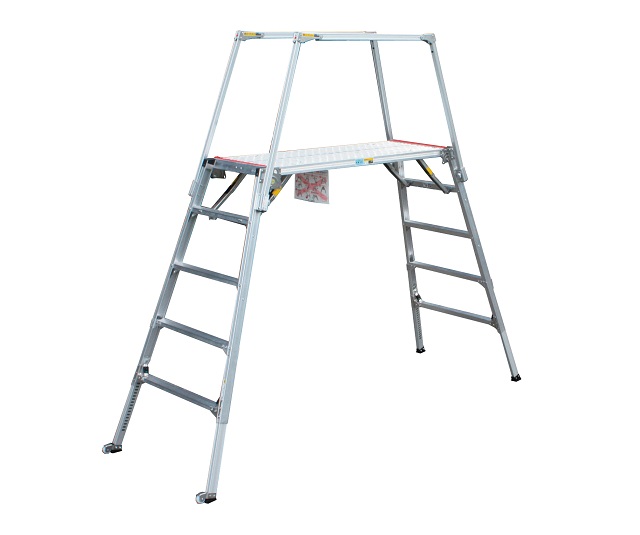

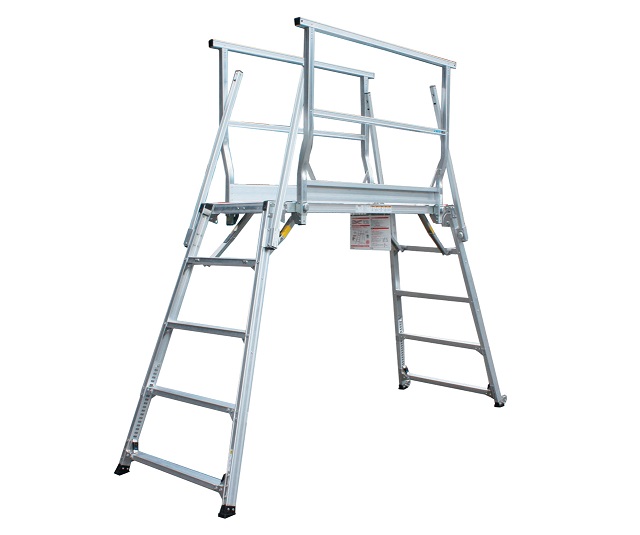

  • 補助手摺

    仮設工業会「墜落防止設備等に関する技術基準」手摺第二種に準じた強度を保有しています。

    適用機種:Sタイプを除く全サイズ・連結ブリッジ
    ●寸法=高さ(mm):900
    ●質量(kg):5.2

  • セーフティガード

    手掛り棒に装着したまま収納できます。

    適用機種:11号手掛り4本付・14号・18号
    ●寸法=取付高さ(mm):750
    ●質量(kg):1.4

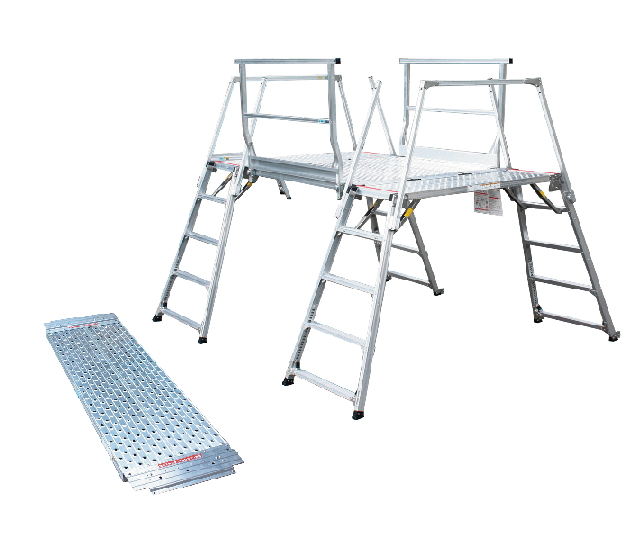

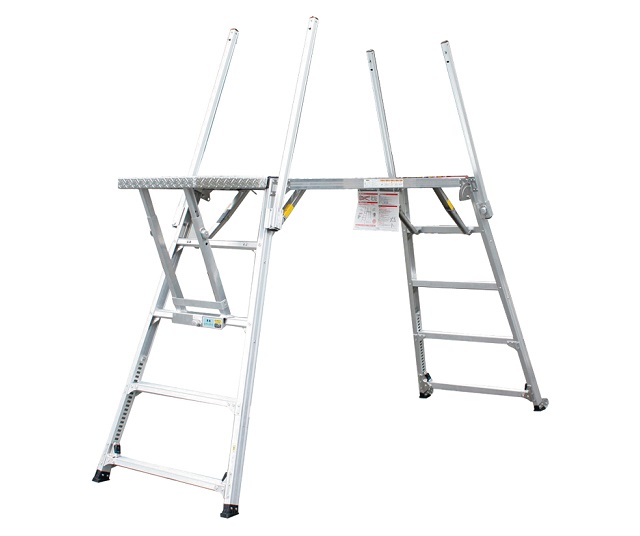

  • 連結ブリッジ

    縦横兼用で使い回しが可能で効率的

    適用機種:全サイズ(Sタイプは、妻側のみ)
    ●寸法=幅×長さ(mm):500×1,545
    ●質量(kg):8.2

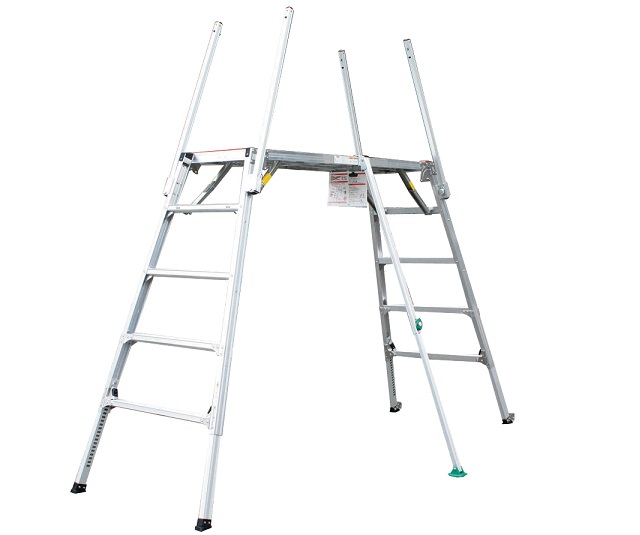

  • アウトリガー

    本体の転倒防止に。
    片側2ヵ所・両面1ヵ所など場所と本数を選べます。

    適用機種:14号・18号・連結ブリッジ
    ●寸法=長さ(mm):1,108~1,983
    ●質量(kg):1.8

    適用機種:11号・11号4手・11号S・11号S4手
    ●寸法=長さ(mm):749~1,261
    ●質量(kg):1.5

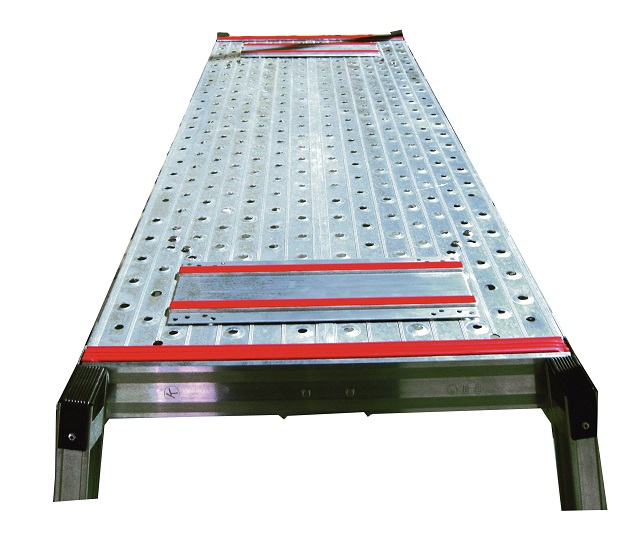

  • コーナーステージ

    壁沿いの作業に。

    適用機種:14号・18号
    ●寸法=幅×長さ(mm):500×510
    ●質量(kg):6.2

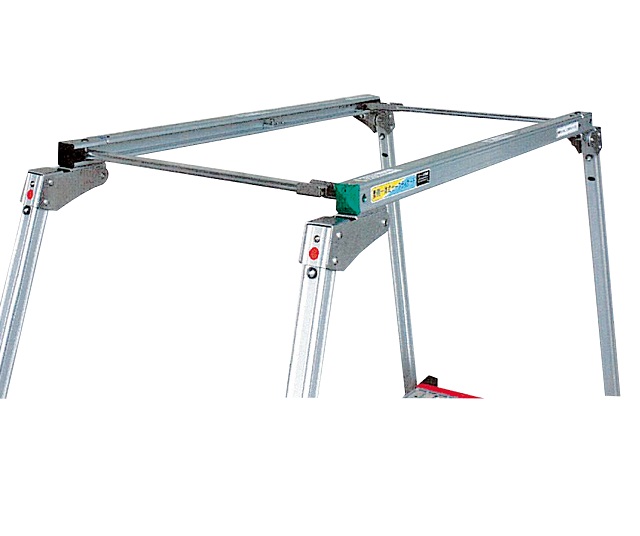

  • 妻側一体式セーフティガード

    妻側バーと一体式のセーフティガード

    適用機種:11号手掛り4本付・14号・18号
    ●寸法=取付高さ(mm):750
    ●質量(kg):1.4

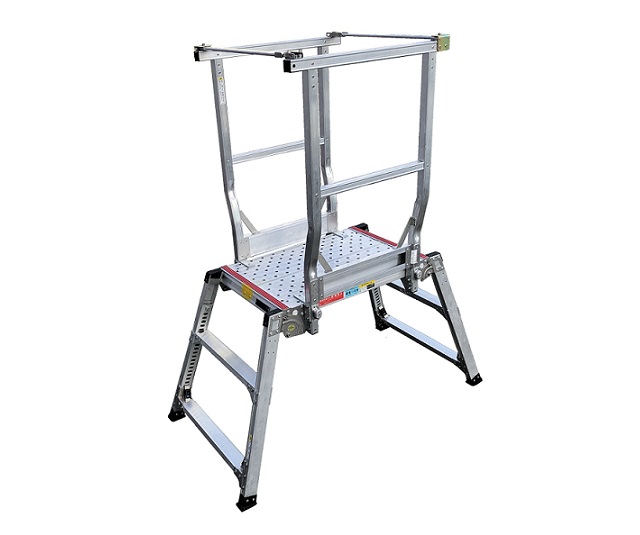

  • 妻側一体式補助手摺

    Sタイプ専用の補助手摺。妻側バーが一体となっています。

    適用機種:Sタイプのサイズ
    ●寸法=高さ(mm):899.5
    ●質量(kg):4.2
