作業にあわせて天板を伸縮

一体式で組立スピーディー。保管時は、省スペースです。
天板は最長1,800mmまで伸長可。障害物をかわして設置できます。また、最短は1,400mmで狭いスペースにも有効です。

  • 認定
  • NETIS登録商品

対象:セーフティガード付1型・2型

特徴

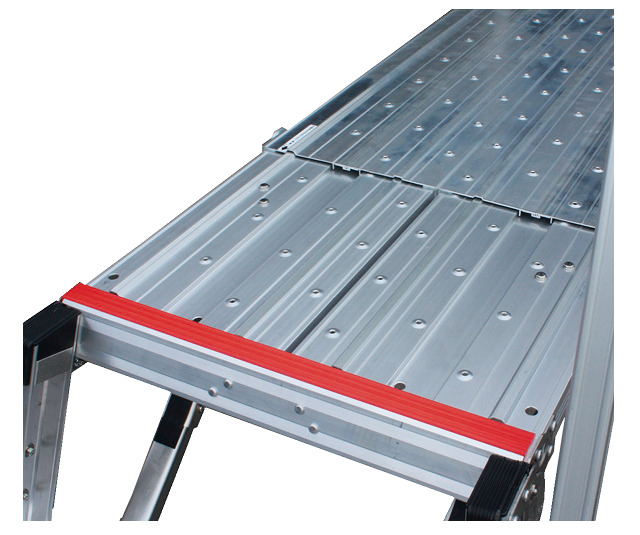

  • 天板は1,400mm~1,800mmと100mmピッチ4段階で伸縮。

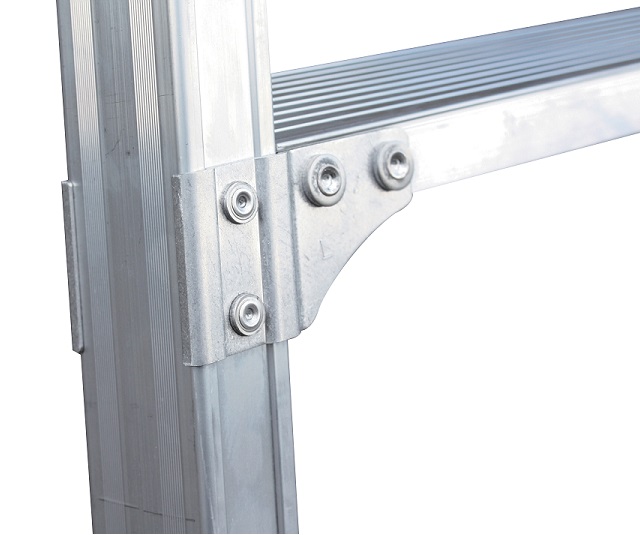

  • 階段枠にはガセットプレートを採用。横揺れを抑止します。

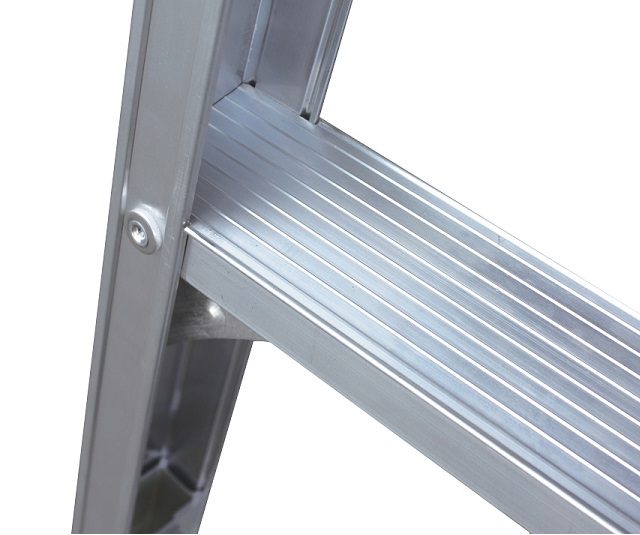

  • 踏桟は60mmで業界最大級。

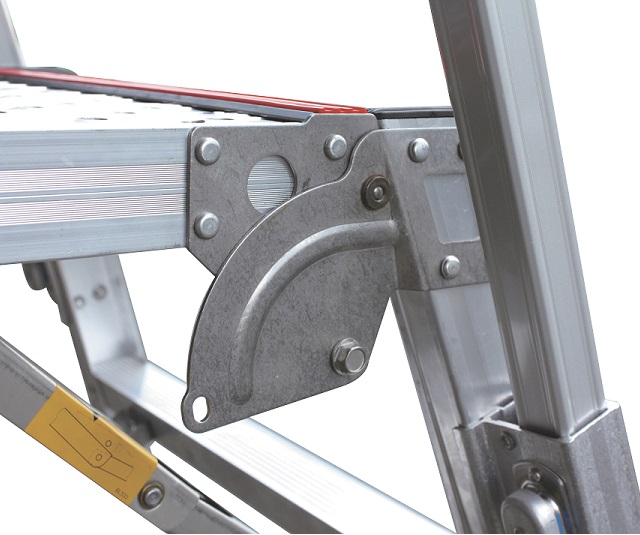

  • ステンレス材の導入拡大で軽量化。ガタツキを押さえる効果もあり。

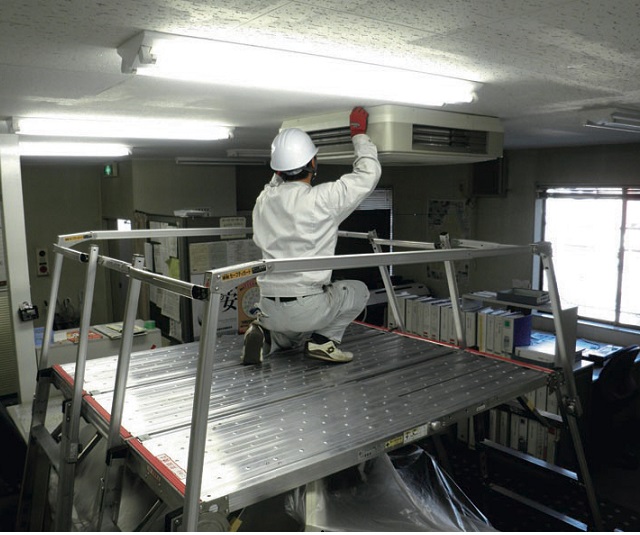

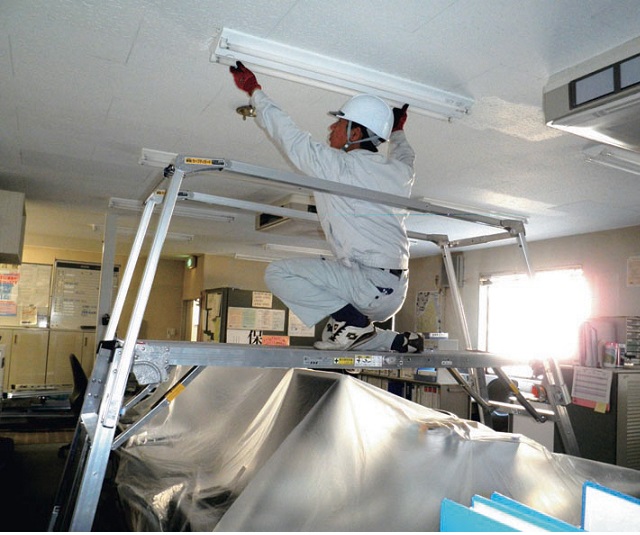

  • ■使用例①
    什器などをどけずに作業可能。
  • ■使用例②
    横板を使用して作業スペースを拡張できます。

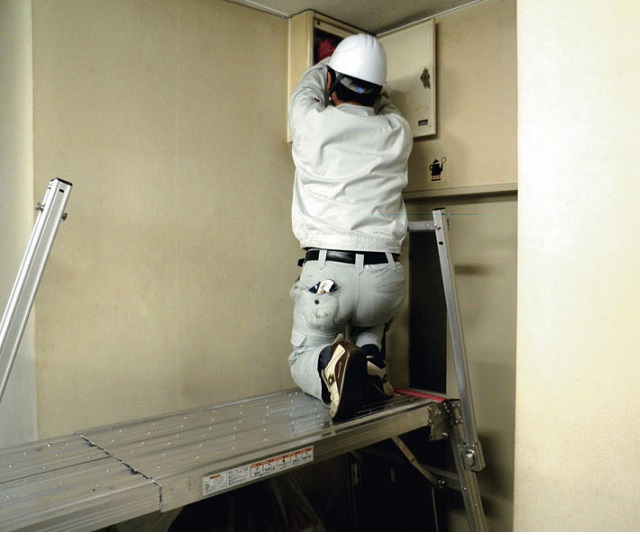

  • ■使用例③
    壁側に近づいての作業にも。
  • 背面側(昇降不可)の枠角度は80°(昇降側は72.5°) 壁面に近づけて身を乗り出さずに作業ができます。
  • 横板との組み合わせで、さらに作業スペースを広げることもできます。

仕様

飛龍

型式 CDE-14-4(1型) CDE-18-4(2型)
天板寸法 幅 mm 500 500
天板寸法 長さ mm 1400~1800 (100ピッチ) 1400~1800 (100ピッチ)
天板高さ mm 1,057~1,417 1,390~1,750
伸縮ピッチ mm 72(5段階) 72(5段階)
踏桟幅 mm 60 60
設置寸法 幅 mm 795~883 881~973
設置寸法 長さ mm 2,055~2,634 2,219~2,798
収納寸法 幅 mm 818 876
収納寸法 長さ mm 1,750 1,750
収納寸法 高さ mm 225 225
質量 kg 23.6 25.1
許容荷重 kN(kgf) 1.47(150) 1.47(150)
手掛り棒 4 4

オプション

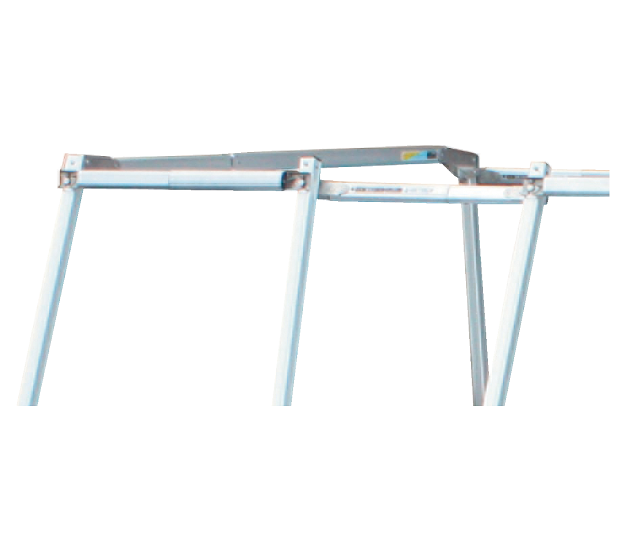

  • 褄側ガード

    褄側の端部をお知らせします。

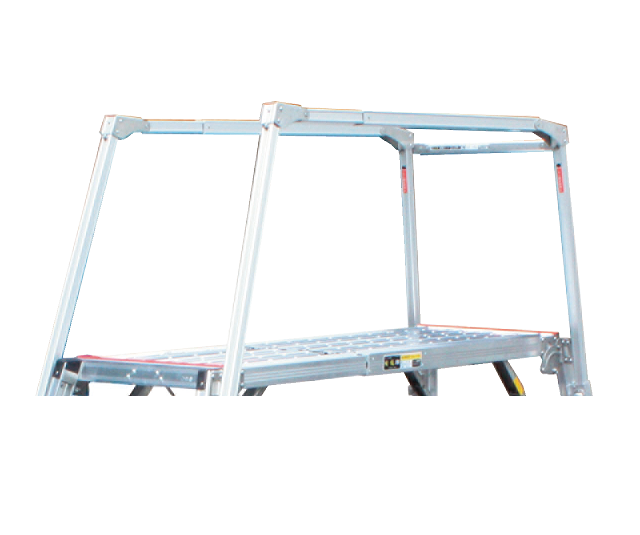

  • セーフティガード

    側方の端部をお知らせします。

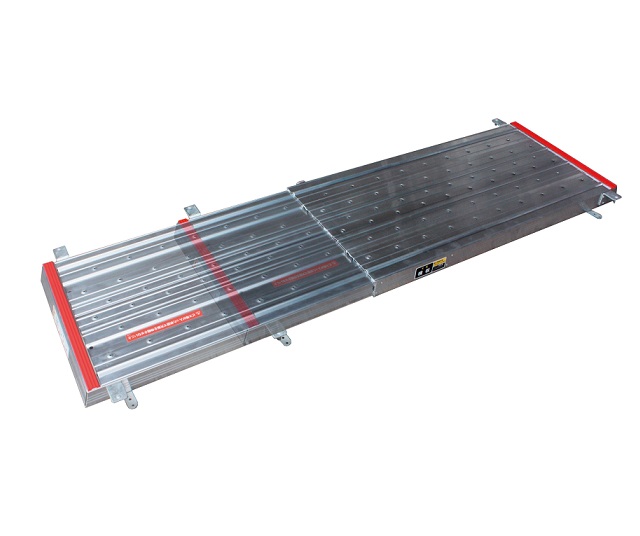

  • 横板

    作業スペースの拡張に。

    ●寸法=幅×長さ(mm):500×1,400~1,800(100ピッチ)
    ●質量(kg):11.4
