障害物を跨いでのリニューアル作業に最適な折畳み式移動足場

・リニューアル工事の時に既存の机などを設置したままで足場を組むことが可能
・ユニット構造のため組立・収納にかかる時間を短縮
・手掛かり棒、四方向感知装置、専用はしごを標準装備

  • 認定
  • 機番管理商品

特徴

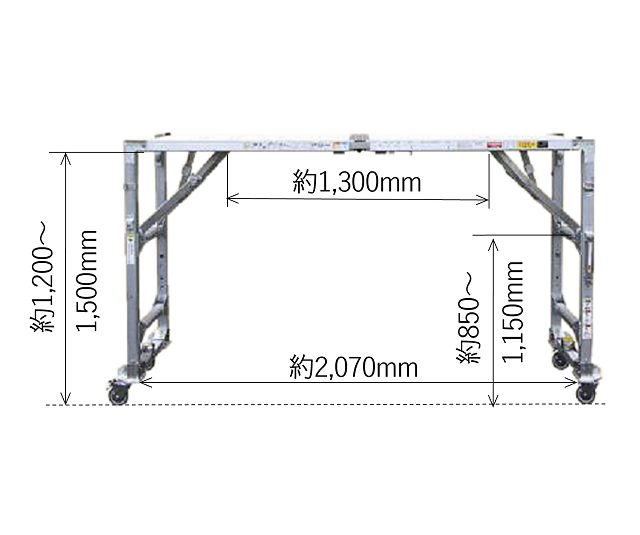

  • 作業床下の跨ぎ寸法

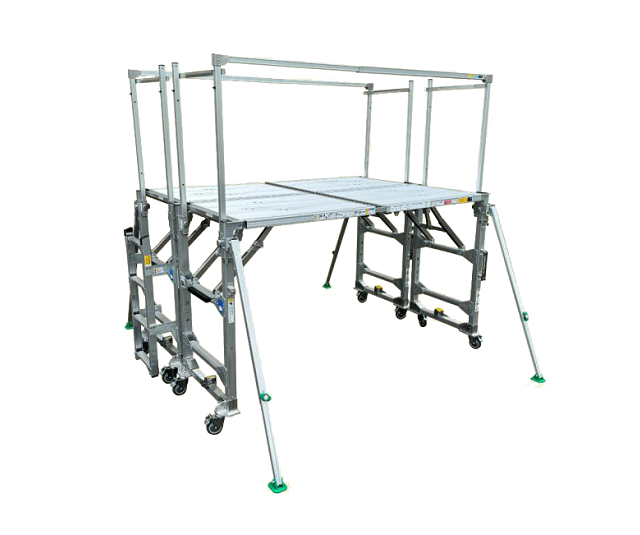

  • 桁側連結作業で作業スペースの拡大も可能
  • 構成部材も少なく類似機材と比べて軽量

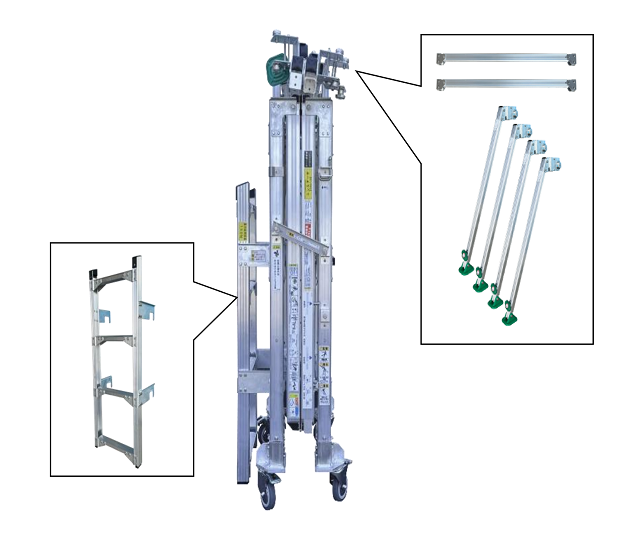

    部材を本体に積んで一度に運搬が可能
  • 作業床高さは60mmピッチで5段階調節
  • 手掛かり棒高さは600mm・850mmの2段階高さで調節可能

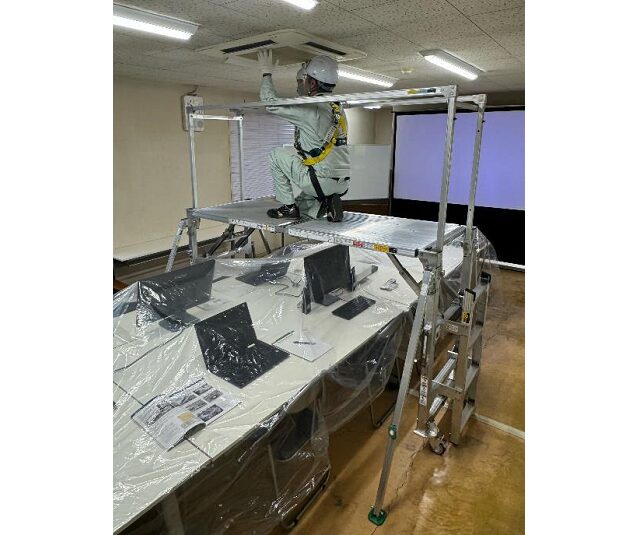

使用例

  • 作業床下のスペースを広く確保

仕様

コンスアーチTAN-16

作業床寸法 幅 mm 780
作業床寸法 長さ mm 2,100
作業床高さ mm 1,300~1,600
伸縮ピッチ mm 60
設置寸法 幅 mm 814
設置寸法 長さ mm 2,490
収納寸法 幅 mm 814
収納寸法 長さ mm 528
収納寸法 高さ mm 1,315
質量 kg 63.2
許容荷重 kN(kgf) 1.47(150)

上記は本体のみの数値です

セーフティガード

高さ mm (取付高さ) 600・850
質量 kg 1.6

はしご

幅 mm 423
長さ mm 1033.5
質量 kg 4.3

オプション

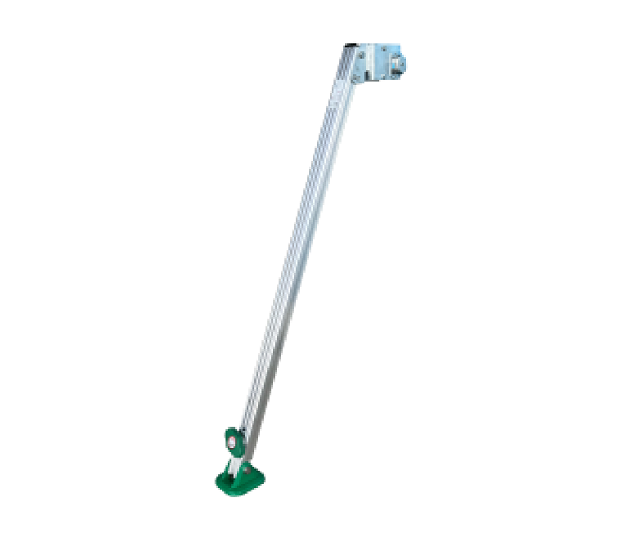

  • アウトリガー

    本体の転倒防止に。

    ●寸法=長さ(mm):948~1,659
    ●質量(kg):1.9
