特徴
-

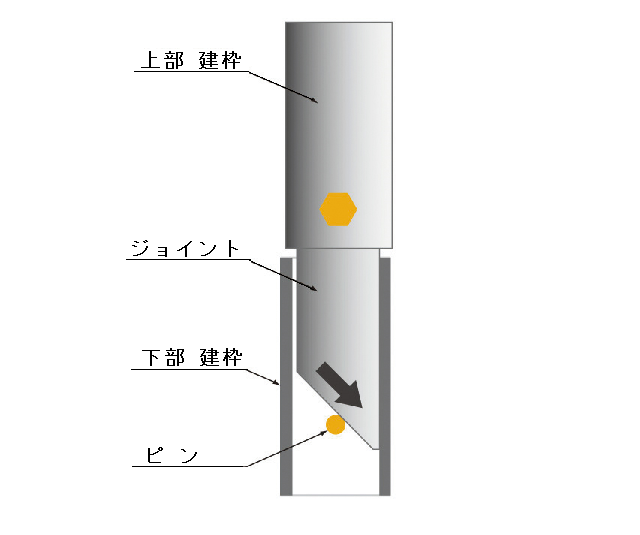

枠の接続はパネルジョイント構造。枠の先端が楔型で本体の揺れ軽減。連結もスムーズに行えます。 -

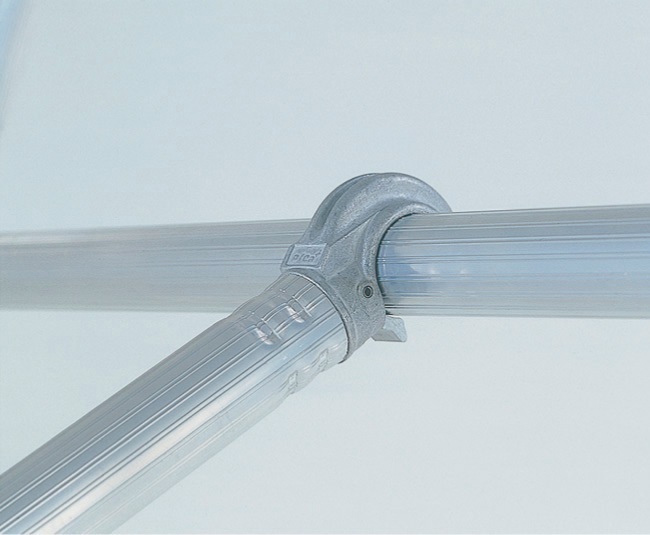

手摺や筋交いはオートロックフックジョイントで、取付・取り外しがワンタッチ。組立・解体も簡単です。 -

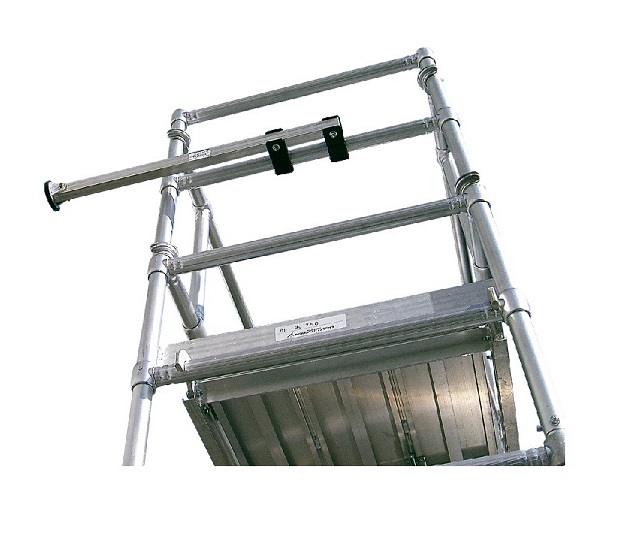

アウトリガーは標準装備。取り付けが不可能な場合には、オプションで壁当てを使用し、転倒防止処置を行ってください。 -

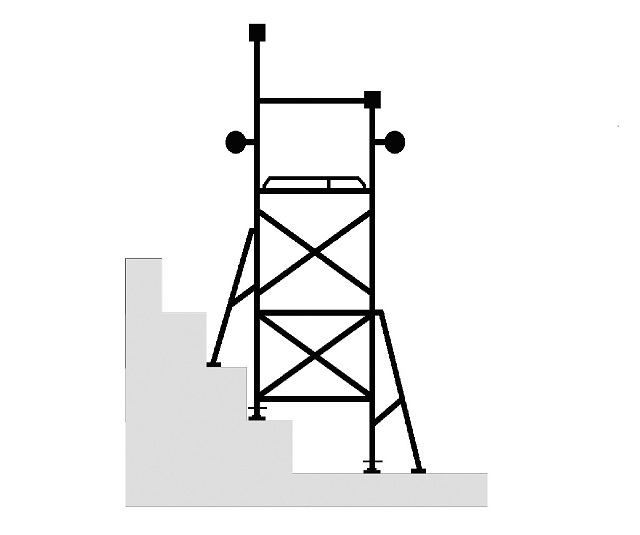

枠をずらして組むことができるため、段差がある場所にも設置することができます。
（＝ジャッキベース仕様 ４段とワイドタイプ除く） -

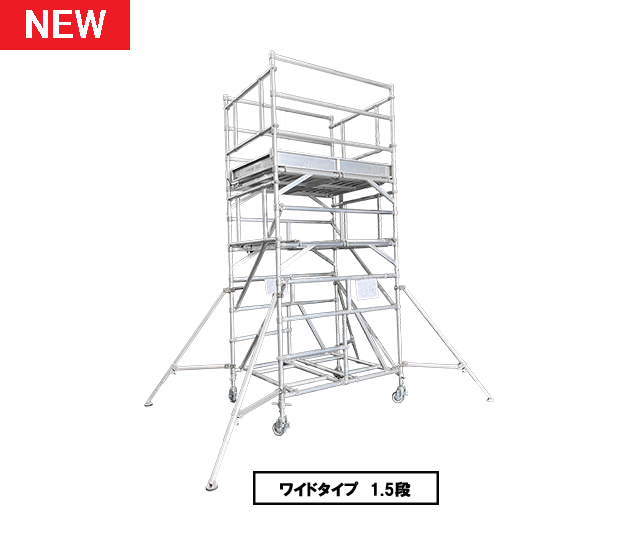

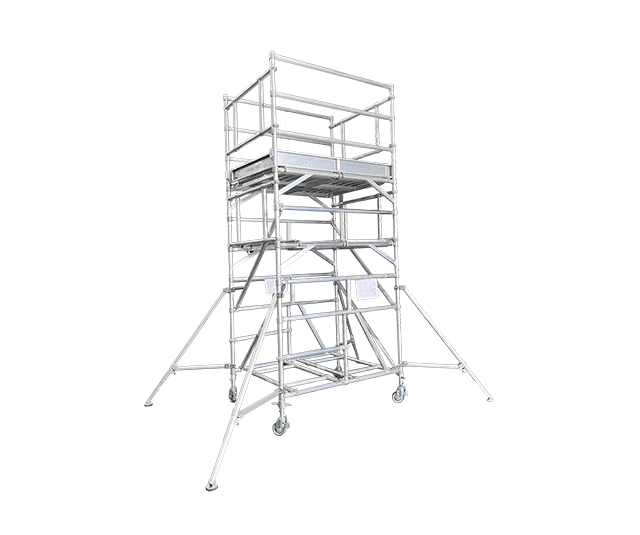

■半中間枠ワイド用と組み合わせ0.5の段数に対応
（画像はアルミローリングタワーワイドタイプ1.5段） -

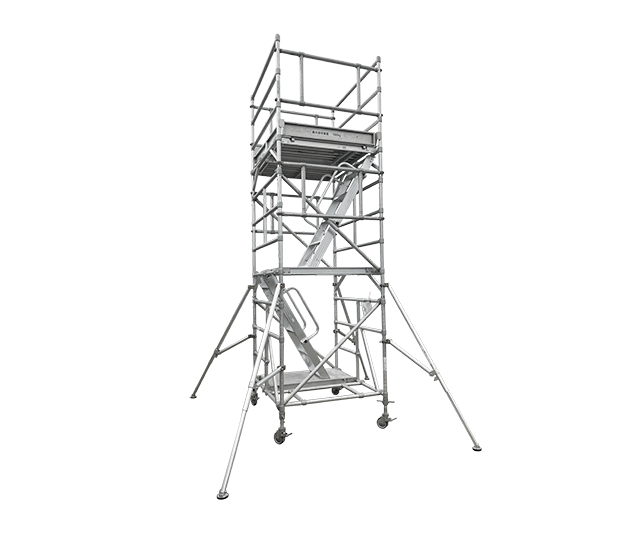

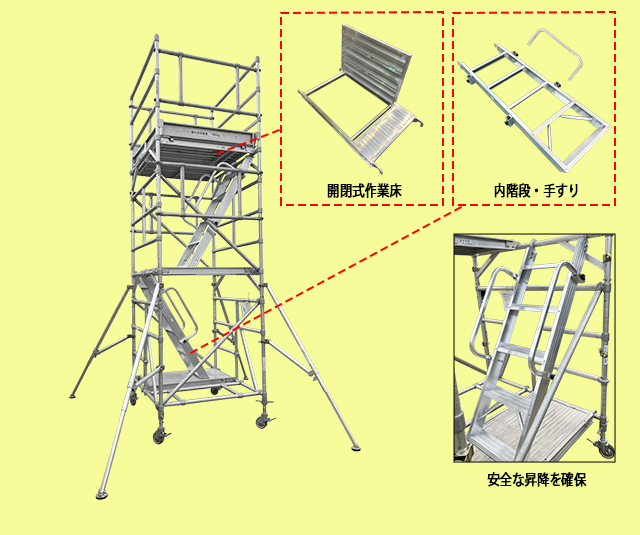

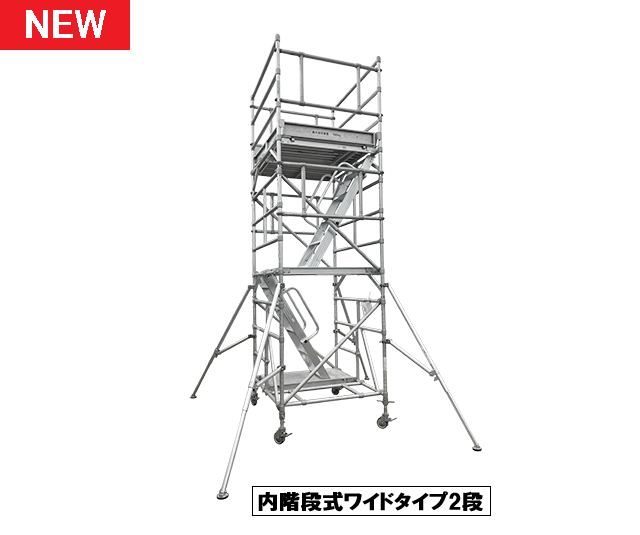

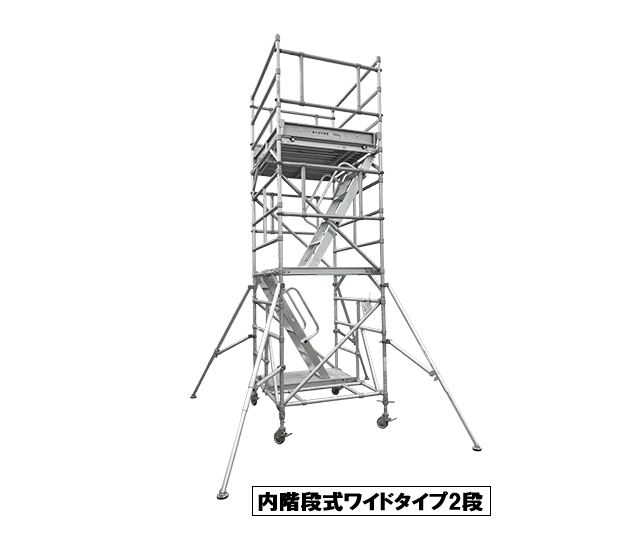

■内階段を設置して安全な昇降
（画像は内階段式アルミローリングタワーワイドタイプ2段） -

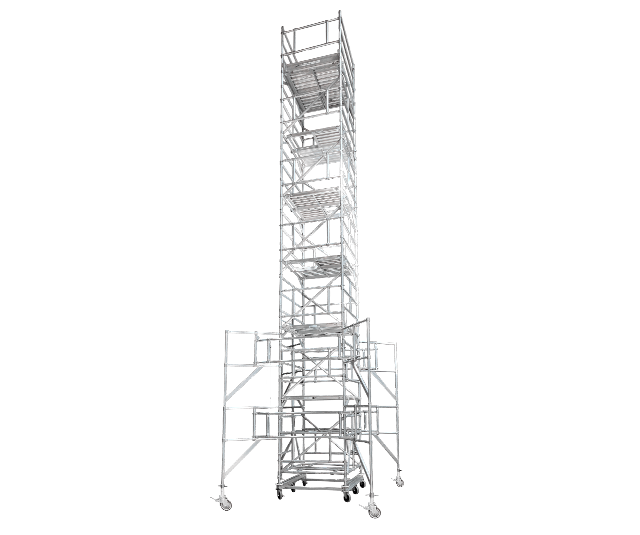

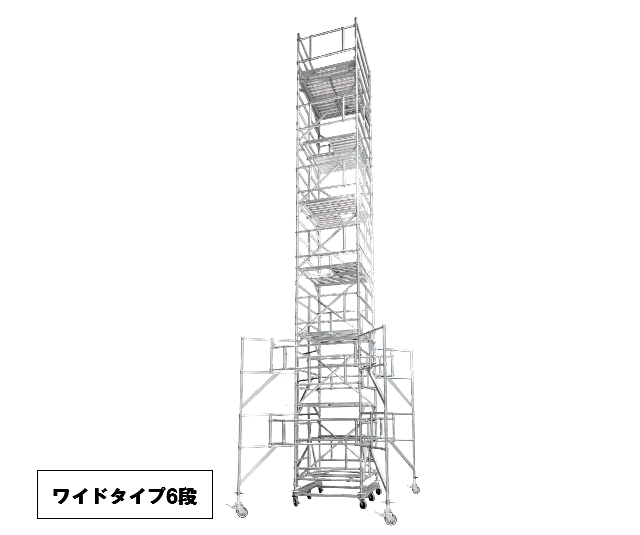

■最大床高さ9,160mmで作業効率向上
（画像はアルミローリングタワーワイドタイプ6段）
仕様
アルミローリングタワー 標準タイプ
| 型式 | 1段 | 1.5段 | 2段 | 2.5段 | 3段 | 3.5段 | 4段 |
|---|---|---|---|---|---|---|---|
| 作業床高さ mm | 1,825～2,055 (1,665～1,895) | 2,525～2,755 (2,365～2,595) | 3,225～3,455 (3,065～3,295) | 3,925～4,155 (3,765～3,995) | 4,625～4,855 (4,465～4,695) | 5,325～5,555 (5,165～5,395) | 6,025～6,255 (5,865～6,095) |
| 床寸法 幅 mm | 663 | 663 | 663 | 663 | 663 | 663 | 663 |
| 床寸法 長さ mm | 1,090 | 1,090 | 1,090 | 1,090 | 1,090 | 1,090 | 1,090 |
| 枠寸法 幅 mm | 750 | 750 | 750 | 750 | 750 | 750 | 750 |
| 枠寸法 長さ mm | 1,200 | 1,200 | 1,200 | 1,200 | 1,200 | 1,200 | 1,200 |
| 全高 mm | 2,860～3,090 (2,700～2,930) | 3,560～3,790 (3,400～3,630) | 4,260～4,490 (4,100～4,330) | 4,960～5,190 (4,800～5,030) | 5,660～5,890 (5,500～5,730) | 6,360～6,590 (6,200～6,430) | 7,060～7,290 (6,900～7,130) |
| 質量 kg | 72.7(67.2) | 92.9(87.4) | 98.6(92.8) | 118.5(113.0) | 123.9(118.4) | 144.1(138.6) | 156.5(151.0) |
| 許容荷重 kN(kgf) | 1.47(150) | 1.47(150) | 1.47(150) | 1.47(150) | 1.47(150) | 1.47(150) | 1.47(150) |
作業床高さ・全高・質量の( )内はジャッキベース仕様の数値です。
階段などの段差がある場所での設置には、必ずジャッキベース仕様をご利用いただき、キャスター仕様では設置しないでください。
アルミローリングタワー ワイドタイプ
| 型式 | 1段 | 1.5段【NEW】 | 2段 | 2.5段【NEW】 | 3段 | 3.5段【NEW】 | 4段 | 4.5段【NEW】 | 5段【NEW】 | 5.5段 【NEW】 | 6段 【NEW】 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 作業床高さ mm | 1,825～2,055 (1,665～1,895) | 2,525～2,755 (2,365～2,595) | 3,225～3,455 (3,065～3,295) | 3,925～4,155 (3,765～3,995) | 4,625～4,855 (4,465～4,695) | 5,325～5,555 (5,165～5,395) | 6,025～6,255 (5,865～6,095) | 6,830～7,060 | 7,530～7,760 | 8,230～8,460 | 8,930～9,160 |
| 床寸法 幅 mm | 1,326 | 1,326 | 1,326 | 1,326 | 1,326 | 1,326 | 1,326 | 1,326 | 1,326 | 1,326 | 1,326 |
| 床寸法 長さ mm | 1,090 | 1,090 | 1,090 | 1,090 | 1,090 | 1,090 | 1,090 | 1,090 | 1,090 | 1,090 | 1,090 |
| 枠寸法 幅 mm | 1,500 | 1,500 | 1,500 | 1,500 | 1,500 | 1,500 | 1,500 | 1,500 | 1,500 | 1,500 | 1,500 |
| 枠寸法 長さ mm | 1,200 | 1,200 | 1,200 | 1,200 | 1,200 | 1,200 | 1,200 | 1,200 | 1,200 | 1,200 | 1,200 |
| 全高 mm | 2,860～3,090 (2,700～2,930) | 3,560～3,790 (3,400～3,630) | 4,260～4,490 (4,100～4,330) | 4,960～5,190 (4,800～5,030) | 5,660～5,890 (5,500～5,730) | 6,360～6,590 (6,200～6,430) | 7,060～7,290 (6,900～7,130) | 7,865～8,095 | 8,565～8,795 | 9,265～9,495 | 9,965～10,195 |
| 質量 kg | 93.6(88.1) | 116.6(111.1) | 130.4(124.9) | 159.0(153.5) | 167.2(161.7) | 195.8(190.3) | 211.0(205.5) | 311.7 | 319.9 | 348.5 | 356.7 |
| 許容荷重 kN(kgf) | 1.47(150) | 1.47(150) | 1.47(150) | 1.47(150) | 1.47(150) | 1.47(150) | 1.47(150) | 1.47(150) | 1.47(150) | 1.47(150) | 1.47(150) |
作業床高さ・全高・質量の( )内はジャッキベース仕様の数値です。
4.5段以上はワイドタイプのみ対応しています。なおジャッキベース仕様は対応不可です。必ず専用台車に取付けてください。
階段などの段差がある場所での設置には、必ずジャッキベース仕様をご利用いただき、キャスター仕様では設置しないでください。
内階段式アルミローロングタワー ワイドタイプ【NEW】
| 型式 | 1段 | 1.5段 | 2段 | 2.5段 | 3段 | 3.5段 | 4段 | 4.5段 | 5段 | 5.5段 | 6段 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 作業床高さ mm | 1,825～2,055 (1,665～1,895) | 2,525～2,755 (2,365～2,595) | 3,225～3,455 (3,065～3,295) | 3,925～4,155 (3,765～3,995) | 4,625～4,855 (4,465～4,695) | 5,325～5,555 (5,165～5,395) | 6,025～6,255 (5,865～6,095) | 6,830～7,060 | 7,530～7,760 | 8,230～8,460 | 8,930～9,160 |
| 床寸法 幅 mm | 1,326 | 1,326 | 1,326 | 1,326 | 1,326 | 1,326 | 1,326 | 1,326 | 1,326 | 1,326 | 1,326 |
| 床寸法 長さ mm | 1,090 | 1,090 | 1,090 | 1,090 | 1,090 | 1,090 | 1,090 | 1,090 | 1,090 | 1,090 | 1,090 |
| 枠寸法 幅 mm | 1,500 | 1,500 | 1,500 | 1,500 | 1,500 | 1,500 | 1,500 | 1,500 | 1,500 | 1,500 | 1,500 |
| 枠寸法 長さ mm | 1,200 | 1,200 | 1,200 | 1,200 | 1,200 | 1,200 | 1,200 | 1,200 | 1,200 | 1,200 | 1,200 |
| 全高 mm | 2,860～3,090 (2,700～2,930) | 3,560～3,790 (3,400～3,630) | 4,260～4,490 (4,100～4,330) | 4,960～5,190 (4,800～5,030) | 5,660～5,890 (5,500～5,730) | 6,360～6,590 (6,200～6,430) | 7,060～7,290 (6,900～7,130) | 7,865～8,095 | 8,565～8,795 | 9,265～9,495 | 9,965～10,195 |
| 質量 kg | 103.5(98.0) | 132.1(126.6) | 147.9(142.4) | 176.5(171.0) | 192.3(186.8) | 220.9(215.4) | 243.7(238.2) | 344.4 | 355.5 | 388.8 | 399.9 |
| 許容荷重 kN(kgf) | 1.47(150) | 1.47(150) | 1.47(150) | 1.47(150) | 1.47(150) | 1.47(150) | 1.47(150) | 1.47(150) | 1.47(150) | 1.47(150) | 1.47(150) |
作業床高さ・全高・質量の( )内はジャッキベース仕様の数値です。
4.5段以上はワイドタイプのみ対応しています。なおジャッキベース仕様は対応不可です。必ず専用台車に取付けてください。
階段などの段差がある場所での設置には、必ずジャッキベース仕様をご利用いただき、キャスター仕様では設置しないでください。
オプション
-

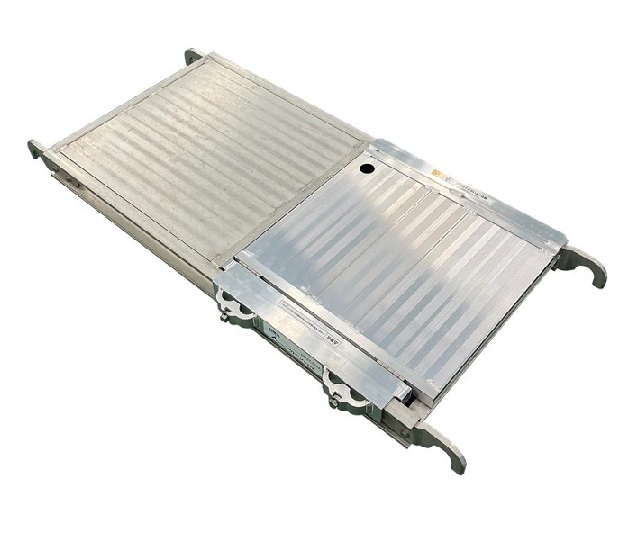

床付き布枠用開閉床
開口部分を塞いで安全作業
●材質：アルミ
●質量(kg)：3.6
※床付布枠に取付した状態で出庫します
※ワイドタイプには対応しておりません
1.5段仕様追加部材(ワイドタイプ)
２段内階段式仕様(ワイドタイプ)
6段仕様追加部材(ワイドタイプ)
（4.5段以上は下記の仕様になります）
