特徴
-

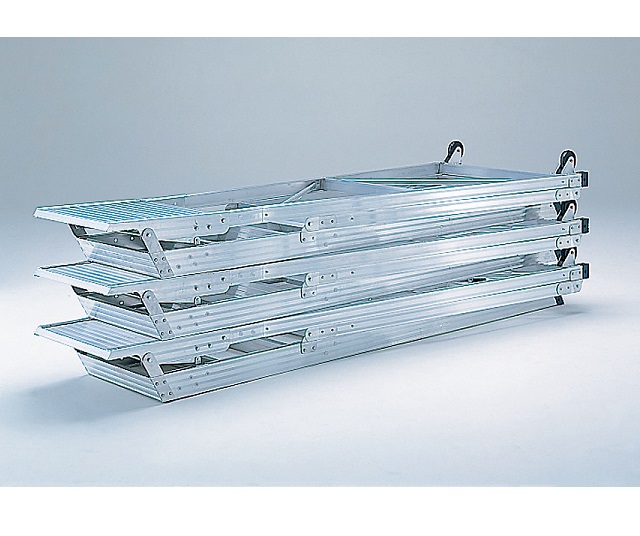

フラットになるので収納スペースをムダにしません。 -

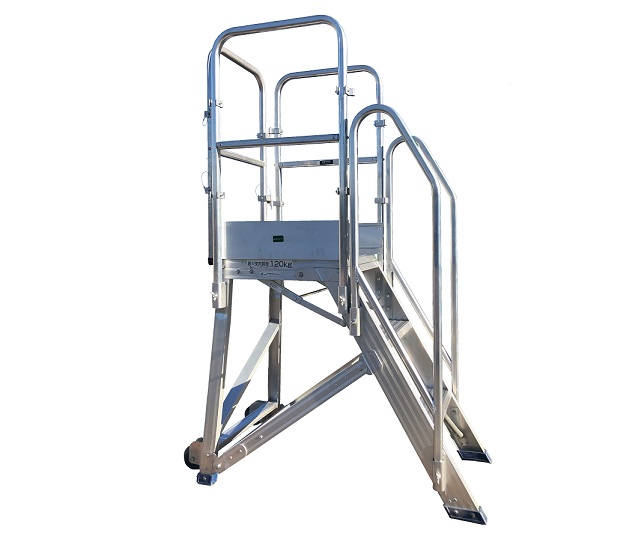

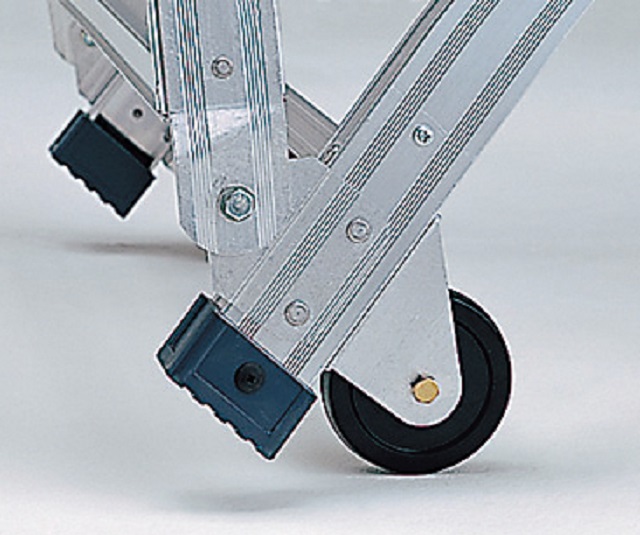

移動は背面キャスターでラクラク!背面キャスター(φ100) -
トラックの昇降にも! -

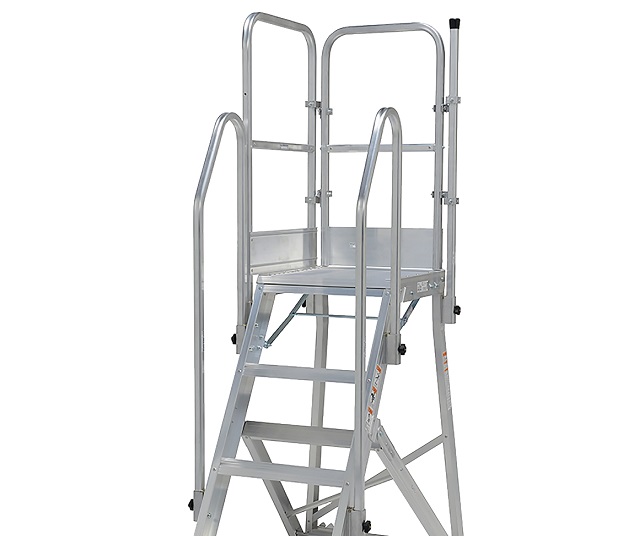

2面手摺仕様
・左右どちら側での乗り入れが可能です。
・4尺以上のサイズ設定となります。
・2面手摺仕様は、アウトリガー付きとなります。 -

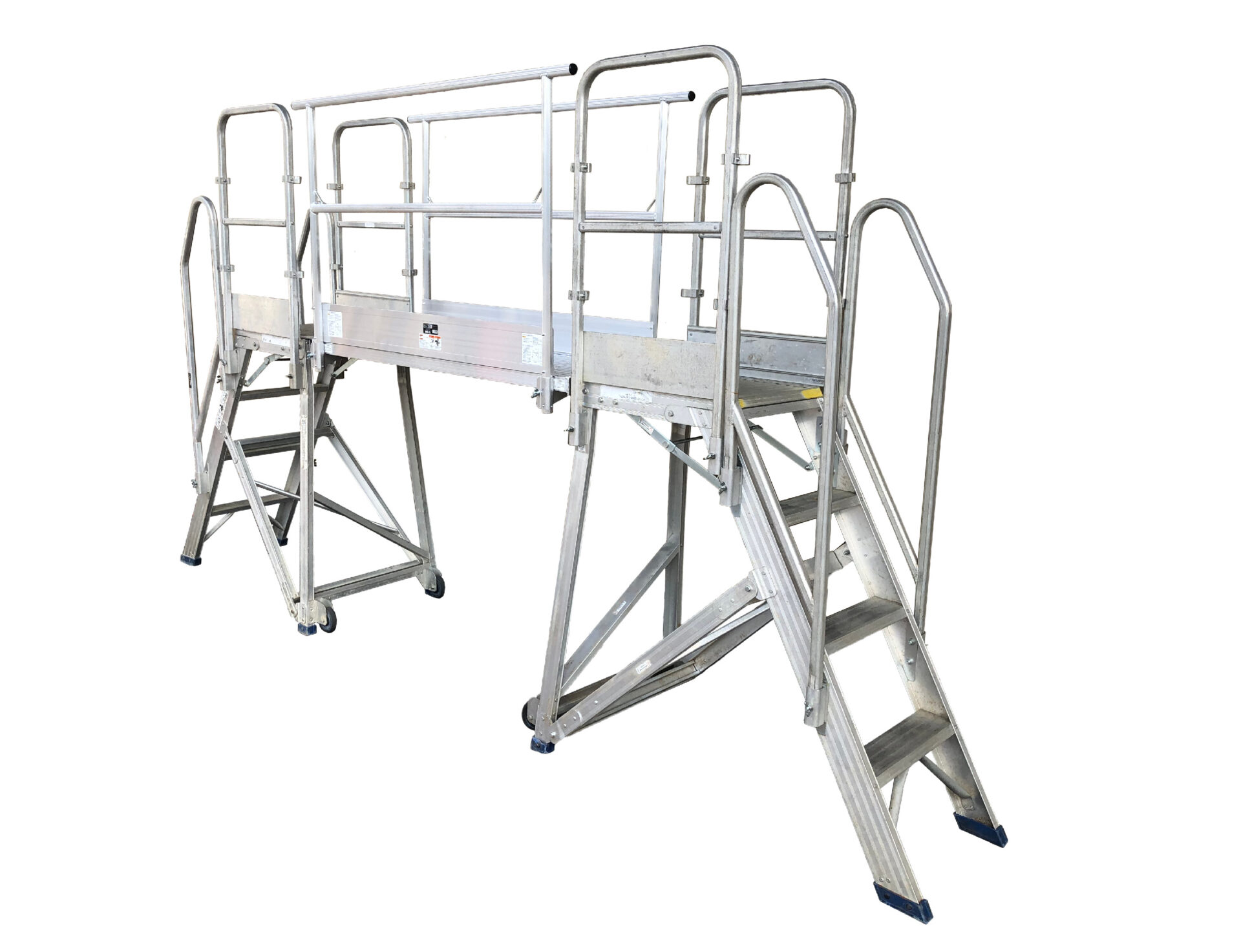

延長天板・手摺セット
・障害物の乗り越えが可能です。
・3尺~6尺のサイズ設定となります。 -

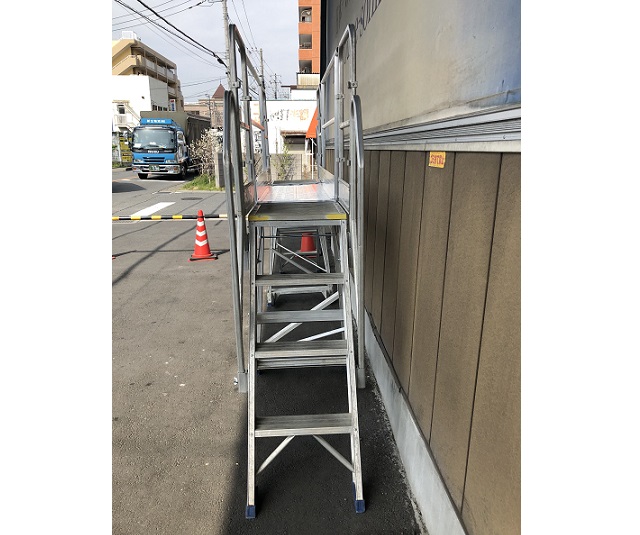

■延長天板・手摺セット 使用例①
・壁際での作業に -
■延長天板・手摺セット 使用例②
・トラックの荷役作業に
※4~6尺で荷役使用する場合は別途アウトリガーを取り付けてください。 -
台車仕様
・3尺~6尺のサイズ設定となります。 -

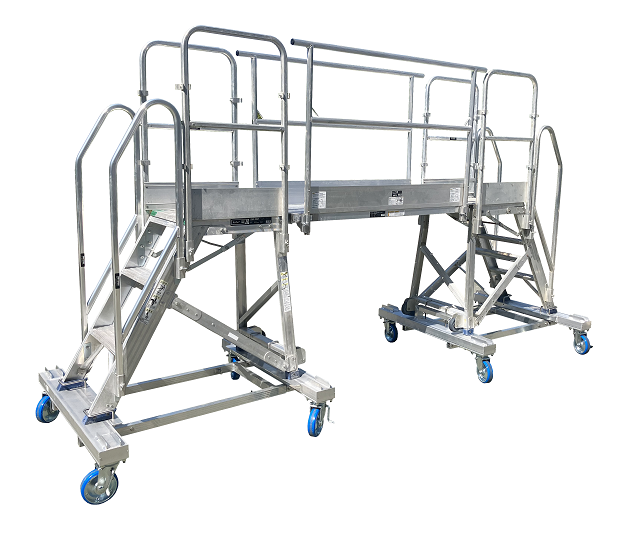

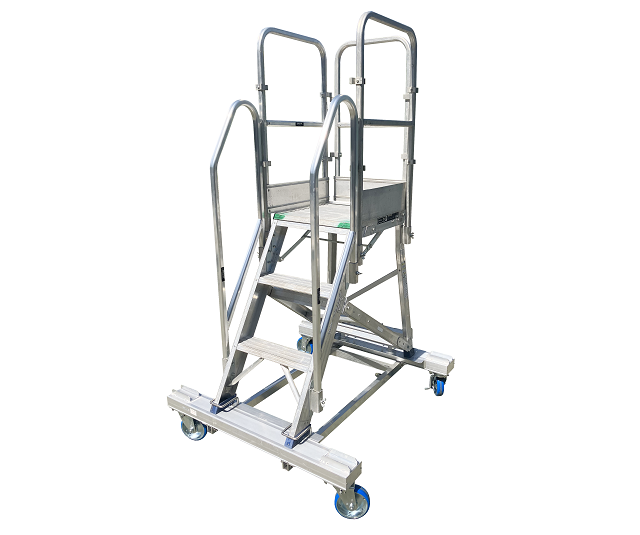

延長天板・手摺セット台車仕様
・移動が出来る事で作業効率が大幅に向上
・3尺~6尺のサイズ設定となります。 -

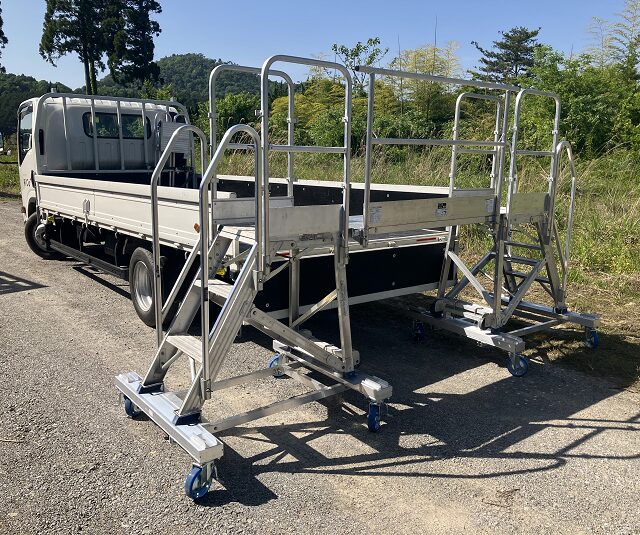

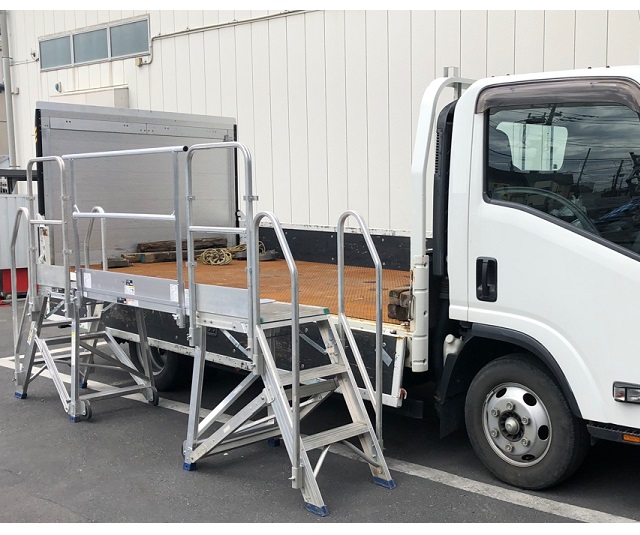

■延長天板・手摺セット台車仕様 使用例①
・トラックの荷役作業に
※アウトリガーは不要です。
仕様
ライトステップ
型式 | 3尺 | 3尺 台車付 | 4尺 | 4尺 台車付 | 5尺 | 5尺 台車付 | 6尺 | 6尺 台車付 | 7尺 | 9尺(アウトリガー付) |
---|---|---|---|---|---|---|---|---|---|---|
天板寸法 幅 mm | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 |
天板寸法 長さ mm | 526 | 526 | 526 | 526 | 526 | 526 | 526 | 526 | 526 | 526 |
天板高さ mm | 900 | 1,158 | 1,200 | 1,458 | 1,500 | 1,758 | 1,800 | 2,058 | 2,100 | 2,700 |
踏桟幅 mm | 107 | 107 | 107 | 107 | 107 | 107 | 107 | 107 | 107 | 107 |
正面幅 mm | 512 | 1,100 | 512 | 1,100 | 512 | 1,100 | 512 | 1,100 | 512 | 512 |
設置寸法 背面幅 mm | 631(1,124) | 1,100 | 684(1,177) | 1,100 | 736(1,229) | 1,100 | 789(1,282) | 1,100 | 841(1,334) | 946~1931 |
設置寸法 長さ mm | 1,219 | 1,210 | 1,415 | 1,405 | 1,607 | 1,600 | 1,801 | 1,795 | 1,995 | 2,384 |
設置寸法 高さ mm | 1,803 | 2,061 | 2,103 | 2,361 | 2,403 | 2,661 | 2,703 | 2,961 | 3,003 | 3,603 |
設置時壁面距離 正面 mm | 172 | 172 | 193 | 193 | 214 | 214 | 235 | 235 | 256 | 298 |
設置時壁面距離 側面 mm | 63 | 298 | 89 | 298 | 116 | 298 | 142 | 298 | 168 | 224~716 |
収納寸法 幅 mm | 631 | - | 684 | - | 736 | - | 789 | - | 841 | 946 |
収納寸法 長さ mm | 1,389 | - | 1,689 | - | 1,989 | - | 2,290 | - | 2,632 | 3,328 |
収納寸法 高さ mm | 335 | - | 335 | - | 335 | - | 335 | - | 335 | 335 |
質量 kg | 26(27.1) | 51(52.1) | 28(29.1) | 53(54.1) | 30(31.1) | 55(56.1) | 33(34.1) | 58(59.1) | 37(38.1) | 49.9(46.9) |
許容荷重 kN(kgf) | 1.17(120) | 1.17(120) | 1.17(120) | 1.17(120) | 1.17(120) | 1.17(120) | 1.17(120) | 1.17(120) | 1.17(120) | 1.17(120) |
※設置寸法 背面幅・質量の( )内は2面手摺仕様の数値です。
延長天板・手摺セット
型式 | 3尺 | 4尺 | 5尺 | 6尺 |
---|---|---|---|---|
天板寸法 幅 mm | 500 | 500 | 500 | 500 |
天板寸法 長さ mm | 2,598 | 2,598 | 2,598 | 2,598 |
天板高さ mm | 900(1,158) | 1,200(1,458) | 1,500(1,758) | 1,800(2,058) |
設置寸法 幅 mm | 631(1,100) | 684(1,100) | 736(1,100) | 789(1,100) |
設置寸法 長さ mm | 3,616(3,639) | 3,962(3,987) | 4,308(4,335) | 4,655(4,683) |
設置寸法 高さ mm | 1,803(2,061) | 2,103(2,361) | 2,403(2,661) | 2,703(2,961) |
乗り越え寸法 長さ mm | 1,177(1,098) | 1,136(1,056) | 1,094(1,014) | 1,052(972) |
乗り越え寸法 高さ mm | 855(1,113) | 1,156(1,414) | 1,456(1,714) | 1,756(2,014) |
質量 kg | 66.2(116.2) | 70.2(120.2) | 74.2(124.2) | 80.2(130.2) |
※( )内は台車付仕様の数値です。
オプション
-

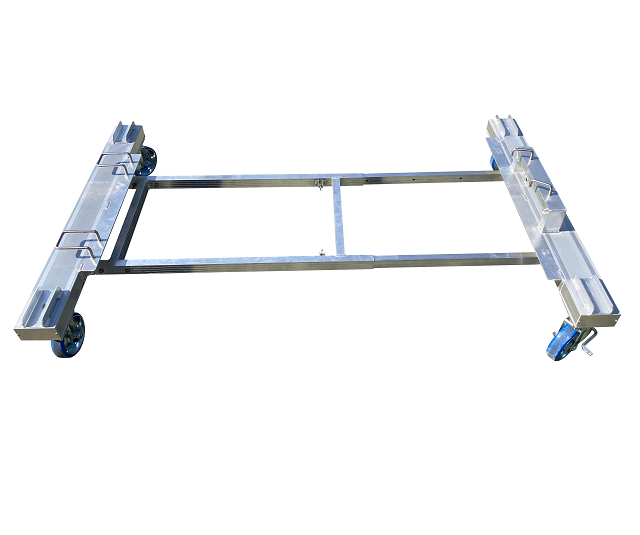

ライトステップ台車
・ライトステップ本体背面下部の補強部に台車側のフックを掛け、蝶ナットで締めて取り付ける。
