はしご付き床付布枠

はしご付き床付布枠

外階段が設置できない狭小地作業での昇降に

開口部分広くスムーズな昇降ができます。

  • 認定
  • NETIS登録商品

特徴

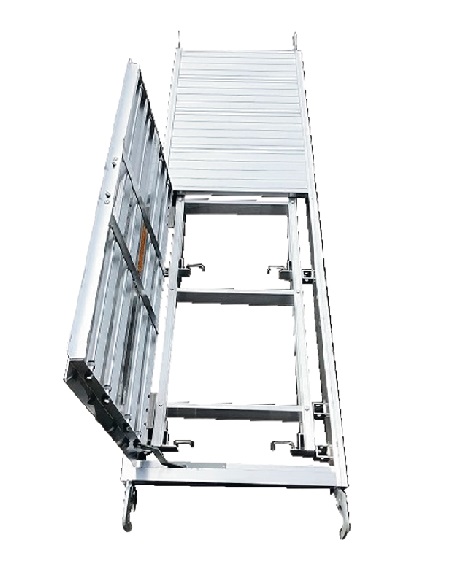

  • 開いた状態

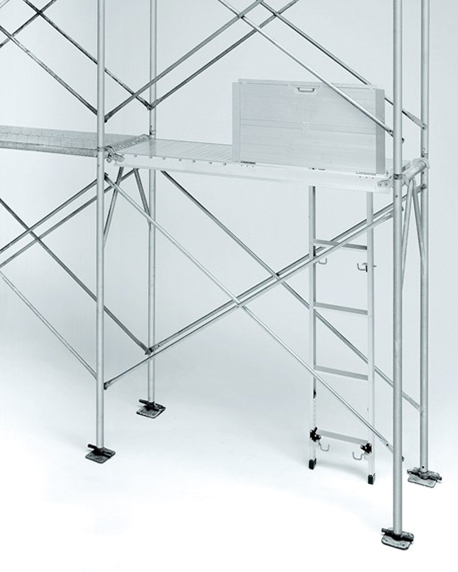

  • ■使用例①
     はしご妻側取付

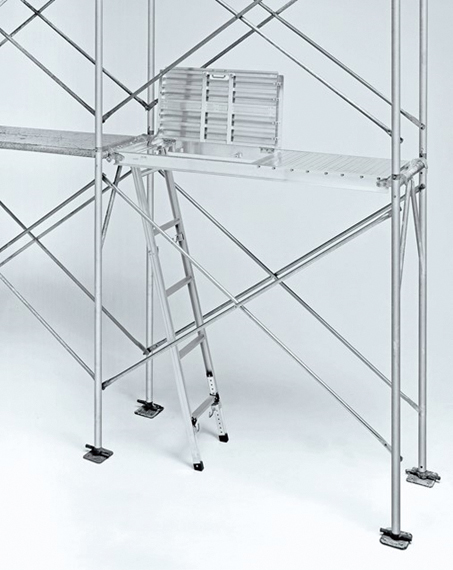

  • ■使用例②
     はしご桁側取付
  • はしごは4方向に取付可能。状況に合わせた使い方ができます。
  • はしごが布枠の内部に収納されるのでコンパクト。積重ねも可能。

■取付条件

設置可能高さ=1,601~1,955mm 対応パイプ径 Φ42.7・Φ48.6

(取付可能)
・枠組足場のインチおよびメーターサイズ
・くさび緊結式足場(一側足場)のAタイプ(高さ1,800mm)及びBタイプ(高さ1,900mm)
・YTロック

(取付不可)
・くさび緊結式足場(一側足場)のCタイプ(三共製タイプ)
・ジャッキベースなどの調整により、1段目高さが1,955mmを超える場合(1段目のみ不可)
・ローリングタワーなど建枠高さが1,601mm未満の足場

仕様

はしご付き床付き布枠

型式 STJR-F1850A STJR-M1850A
枠サイズ インチ用 メーター用
設置高さ mm 1,601~1,955 1,601~1,955
調整ピッチ mm 25 25
長さ (つかみ金具芯 ‐ 芯) mm 1,829 1,800
幅 mm 500 500
質量 kg 17.8(布枠 14.6 /はしご3.2) 17.7(布枠 14.5 /はしご3.2)
許容荷重 kN(kgf) 布枠 1.96(200) はしご 0.98(100) 布枠 1.96(200) はしご 0.98(100)
