仕様
多目的台車S-1
| 外形寸法 幅 mm | 873 |
|---|---|
| 外形寸法 長さ mm | 1,240~1,980 ※1 |
| 外形寸法 高さ mm | 279 (アーム収納時) |
| 外形寸法 高さ mm | 848 (アーム使用時) |
| 質量 kg | 51.0 |
| 許容荷重 kN(kgf) | 7.84(800) ※2 |
※1オプション各セット(布板・箱パネル・2段)の外形寸法長さは、1,980で固定です。
※2布板等使用する場合は、布板の積載荷重に準じます。
・中央集中荷重 BKN-6 200㎏ ／ BKN-624 100㎏
・等分布荷重 BKN-6 400㎏ ／ BKN-624 200㎏
布板セット・箱パネルセットの許容荷重は、600kgfです。
※スライド部に荷重を掛けないように注意してご使用ください。
オプション
-

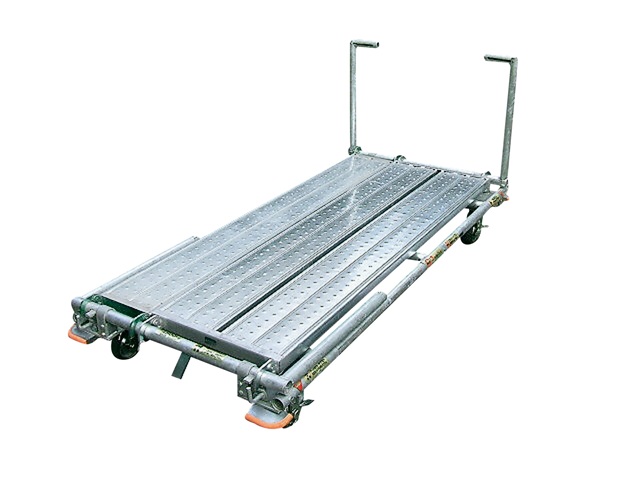

布板セット
本体 S1×1
鋼製布板 BKN-6×1
鋼製布板 BKN-624×1
積載荷重 600㎏ -

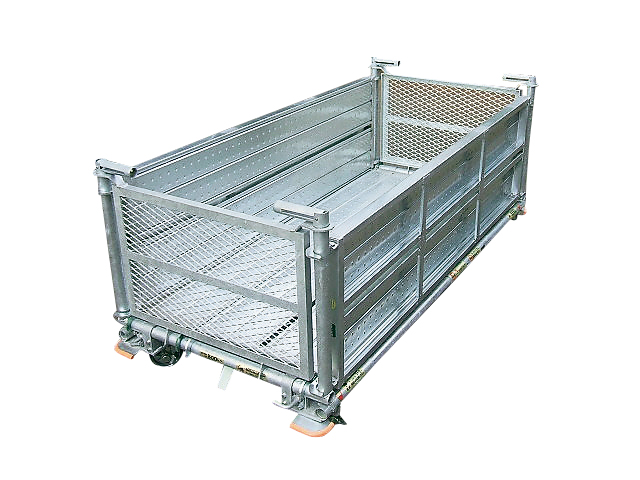

箱パネルセット
本体 S1×1
鋼製布板 BKN-6×3
鋼製布板 BKN-624×1
箱パネル×2
積載荷重 600㎏ -

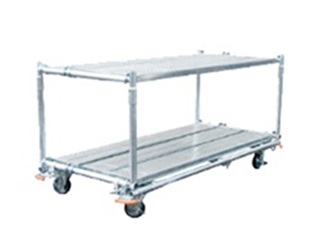

2段セット
■上段に積載する荷重は100㎏以下として下さい
本体 S1×1
鋼製布板 BKN-6×3
鋼製布板 BKN-624×1
箱パネル×2
2段用ソケット×2
積載荷重 600㎏
