特徴
-

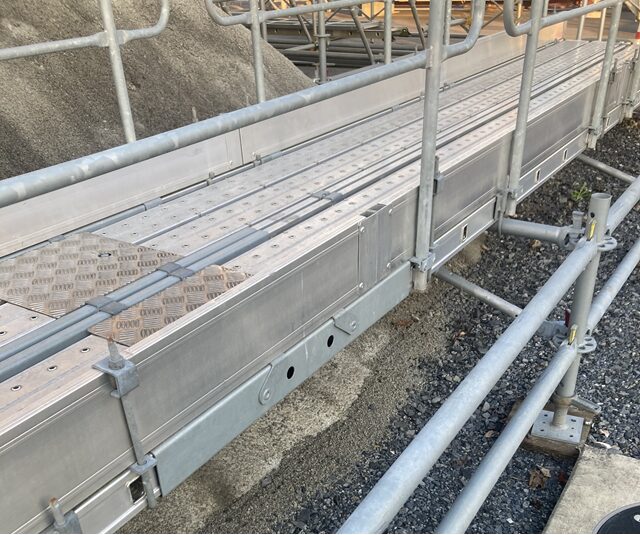

直線連結金具で確実に固定
（※4Mと6M直線連結は不可） -

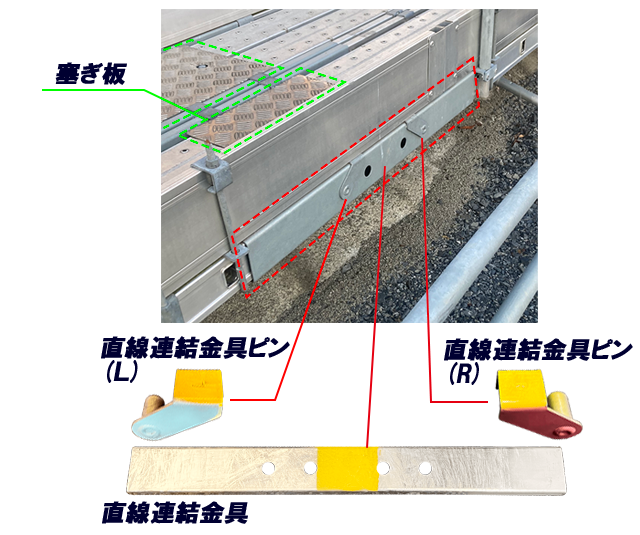

直線連結 各部品
(当社識別用に着色あり)
- 直列、並列どちらにも継ぎ足して延長可
- アルミ製で軽量なため、手で運べ、取扱いが容易
- 傾斜地での置梯子や、登り桟橋としても使用可能です
使用例
-

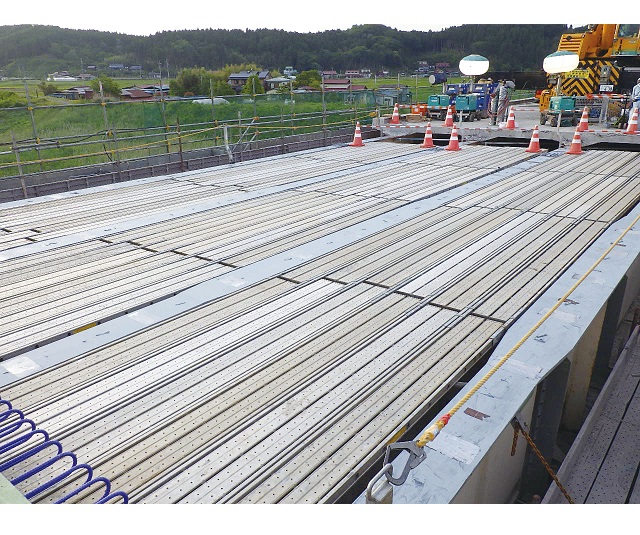

■使用例①
橋梁 -

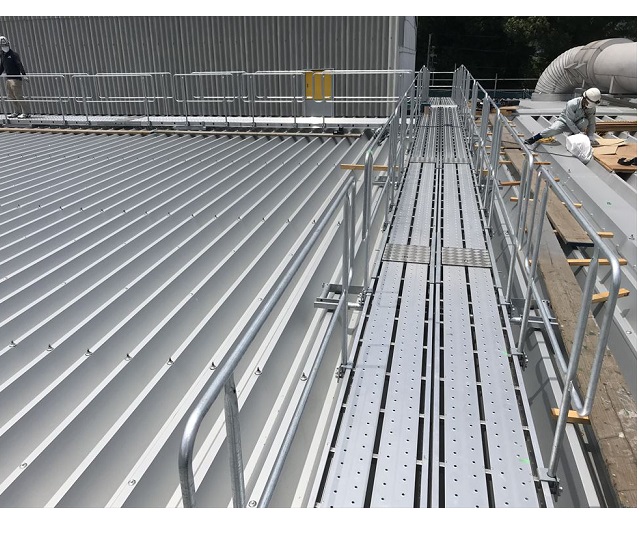

■使用例②
屋根 -

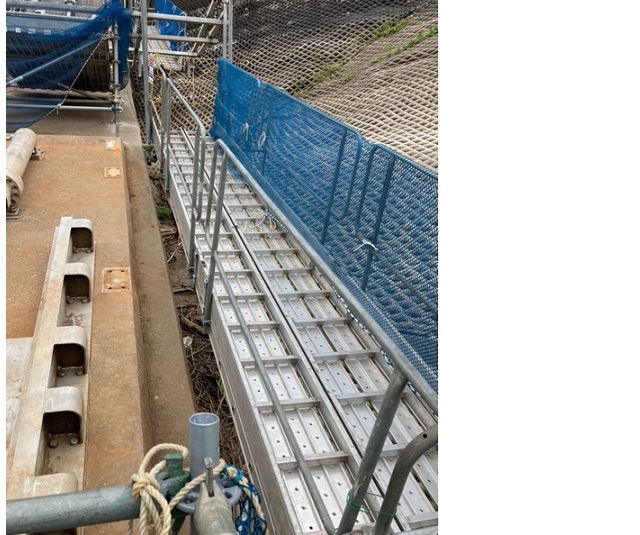

■使用例③
ダム
仕様
セフテージ
| 型式 | セフテージV1 2m | セフテージV1 4m | セフテージV1 6m |
|---|---|---|---|
| 外形寸法 幅 mm | 400 | 400 | 400 |
| 外形寸法 長さ mm | 2,044 | 4,044 | 6,044 |
| 外形寸法 高さ mm | 75 | 75 | 90 |
| 質量 kg | 8.0 | 16.5 | 25.0 |
オプション
-
手摺L=1800差し込みタイプ(V1用)
●外形寸法(ｍｍ)：長さ1,800×高さ965
●質量(kg)：7.7 -
連結部手摺枠
●外形寸法(ｍｍ)：長さ1,150×高さ522
●質量(kg)：3.5 -
つま先板L=1960
●外形寸法(ｍｍ)：長さ1,960×高さ150
●質量(kg)：2.7 -
つま先板金具全サイズ共通
●質量(kg)：0.5
-
単管金具全サイズ共通
●質量(kg)：0.5
-
並列連結金具2m/4m用
●質量(kg)：0.3
-
並列連結金具6m用
●質量(kg)：0.3
-
直接連結ワイド塞ぎ板
●外形寸法(ｍｍ)：幅330×長さ350
●質量(kg)：1.1 -
手摺L=1240差し込みタイプ(V1用)【NEW】
●外形寸法(ｍｍ)：長さ1,240×高さ965
●質量(kg)：6.7 -
つま先板L=1360【NEW】
●外形寸法(ｍｍ)：長さ1,360×高さ75
●質量(kg)：1.8 -
直線連結金具2M/4M用(770L)【NEW】
●外形寸法(ｍｍ)：長さ770
●質量(kg)：2.4 -
直線連結金具ピン(L)2M/4M兼用【NEW】
●質量(kg)：0.3
-
直線連結金具ピン(R)2M/4M兼用【NEW】
●質量(kg)：0.3
-
直線連結金具6M用(1000L)【NEW】
●外形寸法(ｍｍ)：長さ1,000
●質量(kg)：2.4 -
直線連結金具ピン(L)6M用(緑)【NEW】
●質量(kg)：0.4
-
直線連結金具ピン(R)6M用(緑)【NEW】
●質量(kg)：0.4
【最大支点間隔と許容荷重】
V1型4M
| 支点間隔(ｍｍ) | 許容荷重(kN/kgf) |
| 1,800 | 1.96/200 |
| 2,700 | 1.27/130 |
| 3,600 | 0.98/100 |
V1型6M
| 支点間隔(ｍｍ) | 許容荷重(kN/kgf) |
| 1,800 | 2.45/250 |
| 2,700 | 1.96/200 |
| 3,600 | 1.47/150 |
| 5,400 | 0.98/100 |
