アクトスロープ/アクトスロープミニ

アクトスロープ/アクトスロープミニ

自在式段差踏板の決定版 段差の解消により、現場作業を効率化させます

現場での少しの段差解消に軽量設計で持ち運びも容易に行えます。

特徴

  • 段差調整は有効幅内で自由自在!

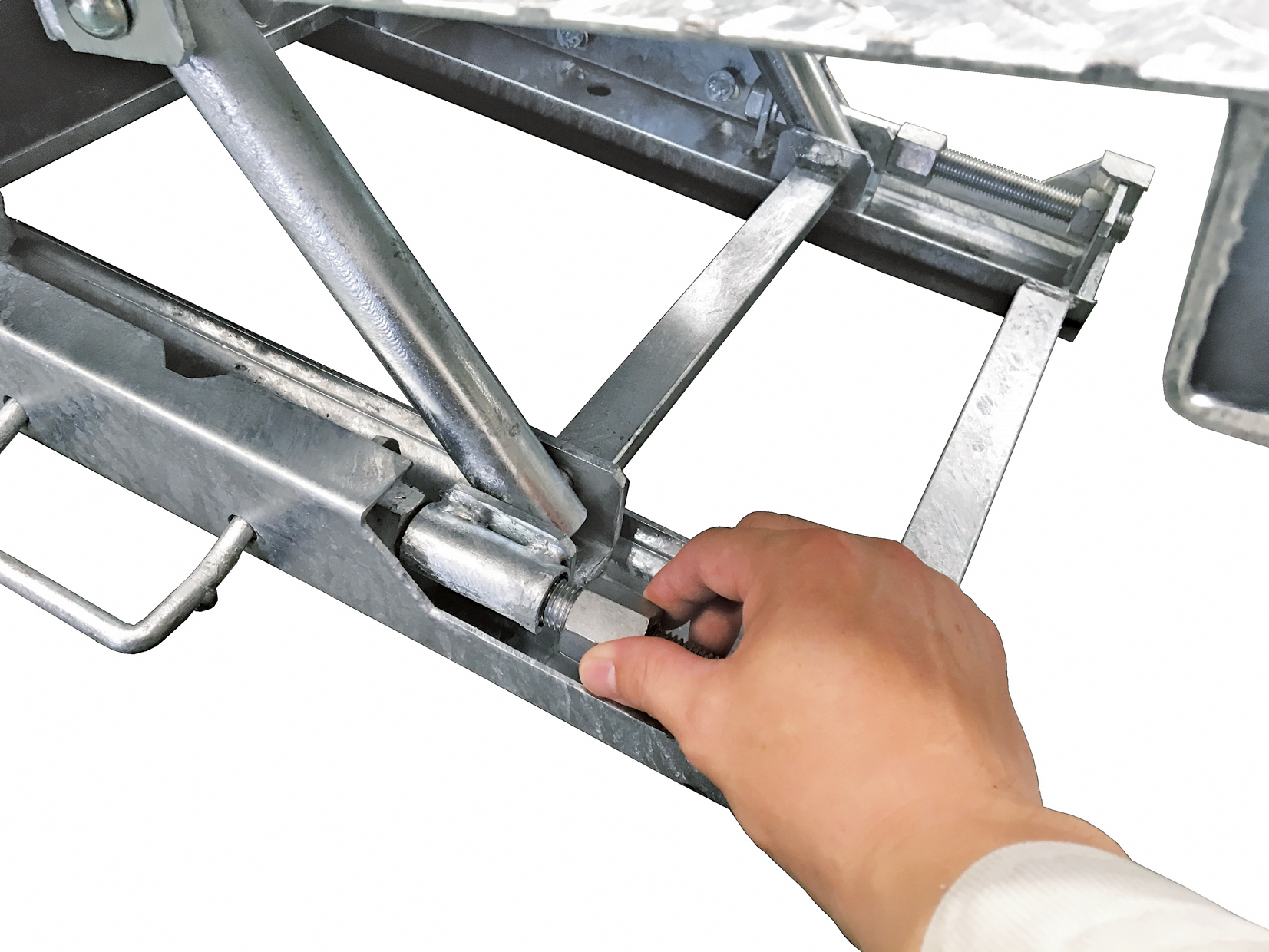

    工具不要で微調整できます!
  • スチール材で45㎏(自重)の軽量設計

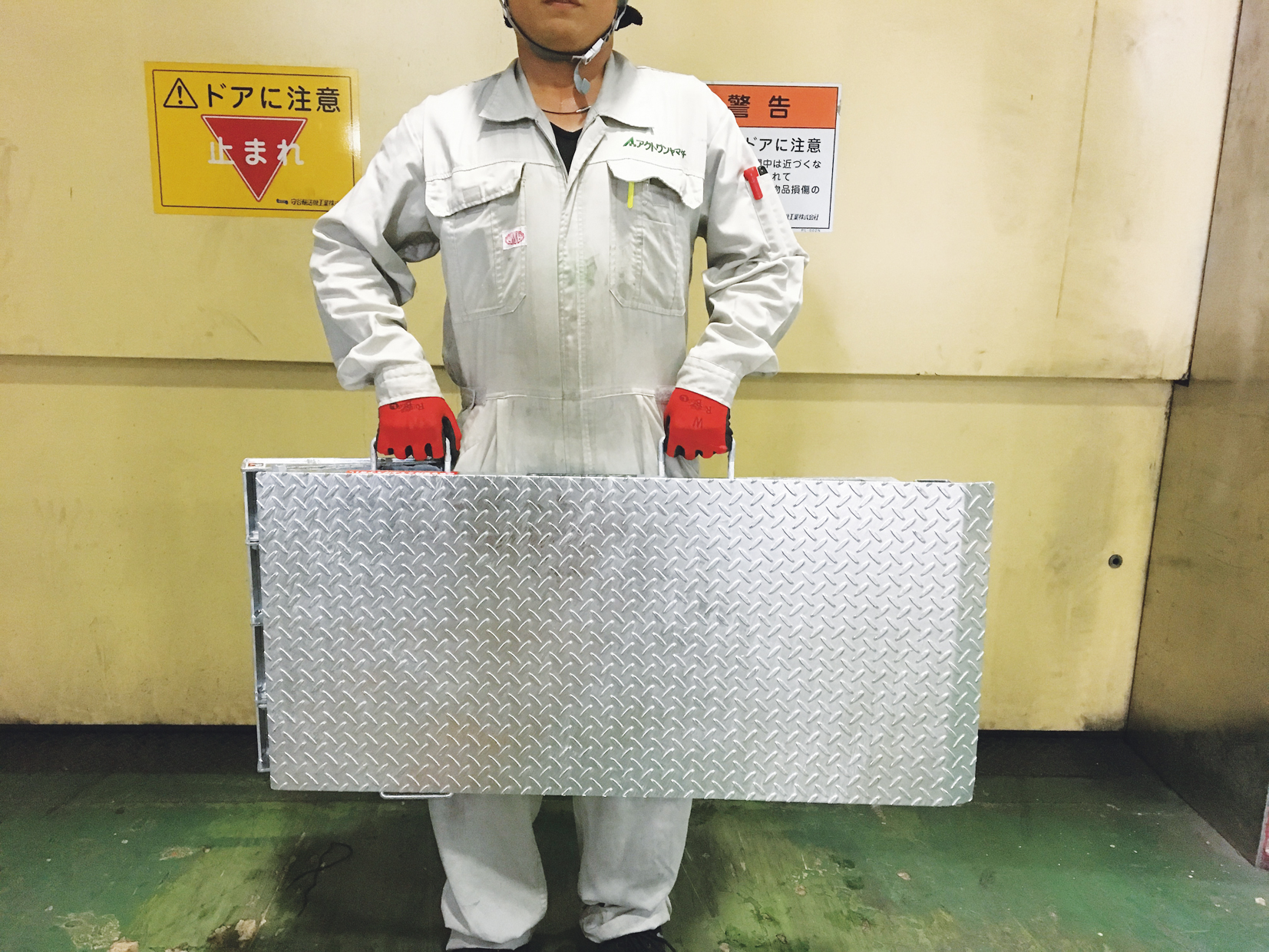

    運搬に便利な取っ手付き

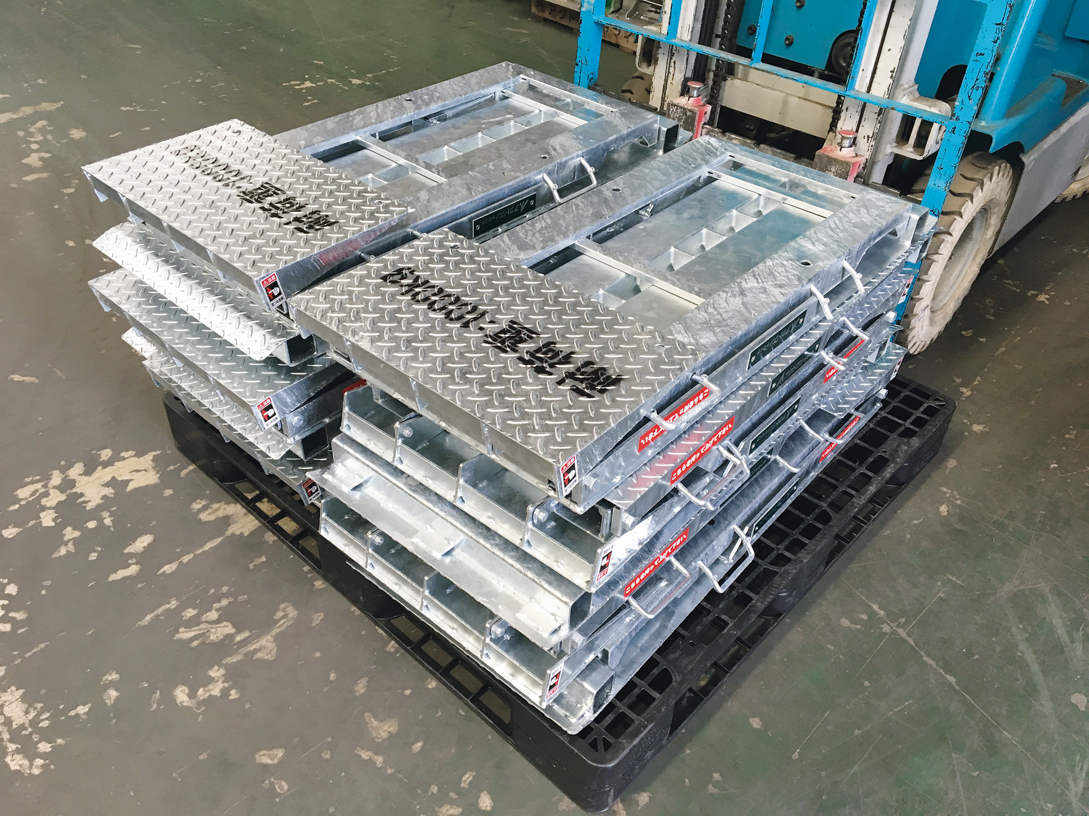

  • 折り畳み可能で持ち運びが便利
    ※折り畳んだ状態では使用しないでください。

仕様

アクトスロープ

幅 mm 450
長さ(設置時) mm 1,250
長さ(収納時) mm 1,020
使用高さ mm 100~250
質量 kg 45
許容荷重 kN(kgf) 9.80(1,000)

アクトスロープ ミニ

幅 mm 450
長さ(設置時) mm 492.9
長さ(収納時) mm
使用高さ mm 30~100
質量 kg 23
許容荷重 kN(kgf) 9.80(1,000)

アクトスロープ 専用架台

幅 mm 400
長さ(設置時) mm 450
長さ(収納時) mm
使用高さ mm 200
質量 kg 10.4
許容荷重 kN(kgf) 9.80(1,000)

■段差対応範囲と必要機材・数量
 ・段差対応範囲:300~450mm
  必要機材・数量:アクトスロープ×2、架台×3

 ・段差対応範囲:230~300mm
  必要機材・数量:アクトスロープ×1、架台×1、アクトスロープミニ×1

 ・段差対応範囲:100~250mm
  必要機材・数量:アクトスロープ×1

 ・段差対応範囲:30~100mm
  必要機材・数量:アクトスロープミニ×1

オプション

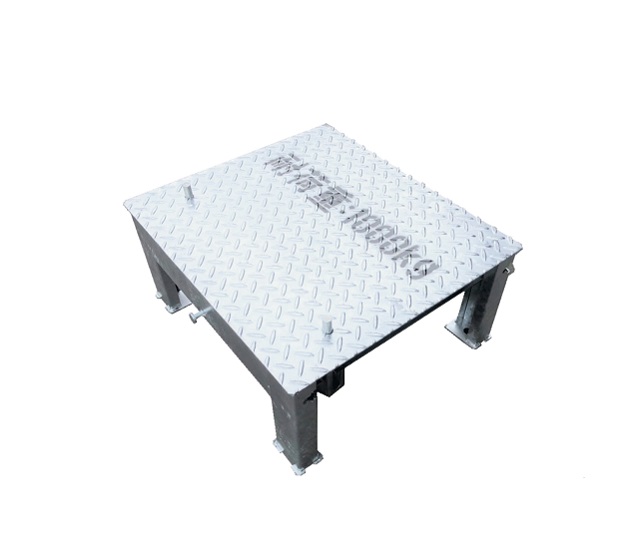

  • アクトスロープ用専用架台

    架台にスロープ本体を乗せる場合は3台必要です。
    架台を側面ピンで連結し、差込ピンを使って本体を固定します。

    (仕様)
    ・幅×長さ(設置時) mm:400×450
    ・使用高さ mm    :200
    ・質量 kg      :10.4
    ・許容荷重 kN(kgf)  :9.80(1,000)

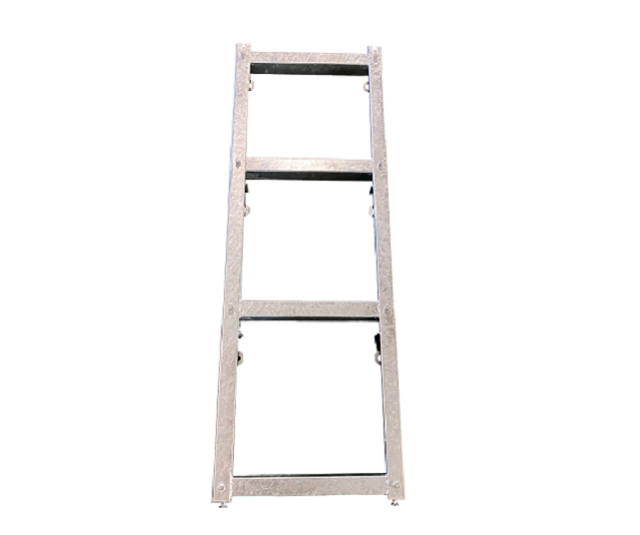

  • アクトスロープ補助架台

    専用架台と組み合わせて最大750mmの段差を解消します。



    (仕様)
    ・幅×奥行×高さ mm:1,236×420×50
    ・質量 kg     : 7.6
    ・許容荷重 kN(kgf)  : 9.80(1000)

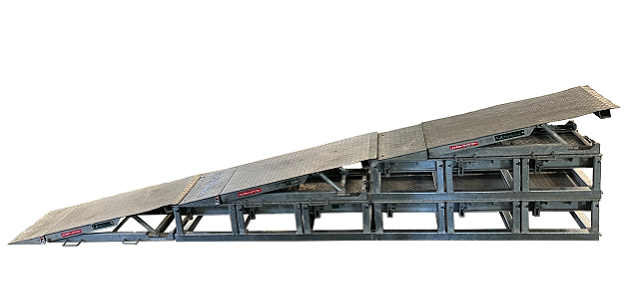

●使用例 段差高さ600mm~750mm

本体×3 専用架台×9 補助架台×3  ※写真は1セットです 複数セットを並べてご使用ください
