特徴
-

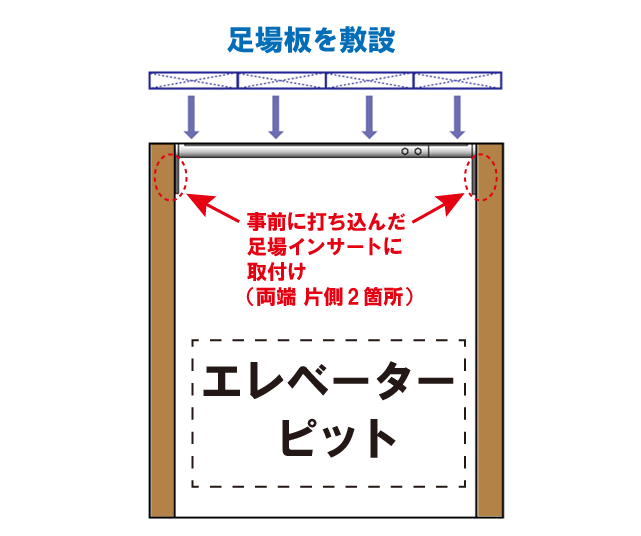

【正面図】
事前に埋設した足場インサートに取付
(両端 片側2箇所)
足場板は固定してください -
【上面図】
スライドバーの取付間隔は900ｍｍ以内で設置してください -

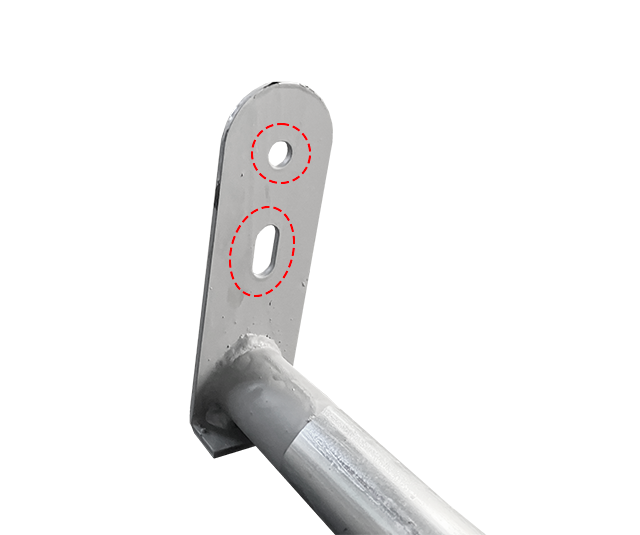

【両端板】
足場インサート用穴(2カ所)
-

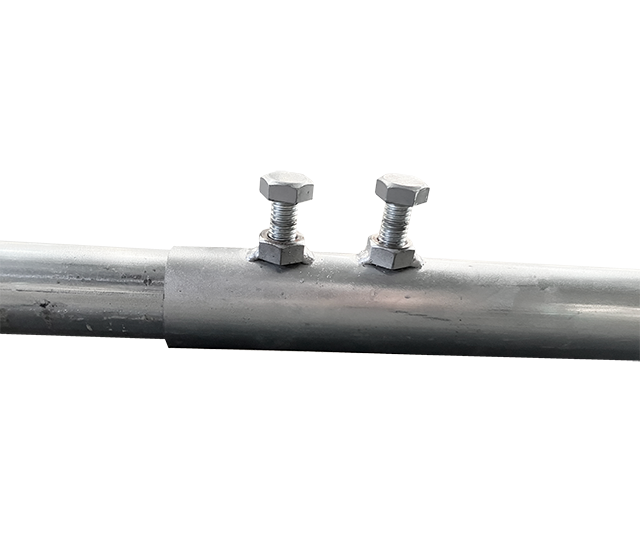

【スライド固定用ボルト】
開口部のスパンに応じて任意の長さに調節ができます
- 開口部のある躯体側面に足場インサートを埋設(片側2箇所ずつ)
- 開口部の寸法にあわせて長さを調整
- 足場インサートのネジを利用し両端を固定
- 固定した本体(2本以上)に足場板を敷設
仕様
開口スライドバー
| 全長 mm | 1,450～2,500 |
|---|---|
| パイプ mm | Φ48.6／Φ42.8 t:2.3 |
| 両端板 mm | 65×190×ｔ4.5 |
| 足場インサート穴（間隔）mm | Φ14（45～55） |
| 質量 kg | 9.5 |
| 許容荷重 kN(kgf) 1本あたり | 0.882(90)～2.893(295)※ |
※許容荷重は長さに応じて変わりますので確認の上ご使用ください
1,450mm：2.893(295)
1,451～1,650mm：2.206(225)
1,651～1,850mm：1.765(180)
1,851～2,050mm：1.422(145)
2,051～2,250mm：1.127(115)
2,251～2,450mm：0.931(95)
2,451～2,500mm：0.882(90)
