特徴
-

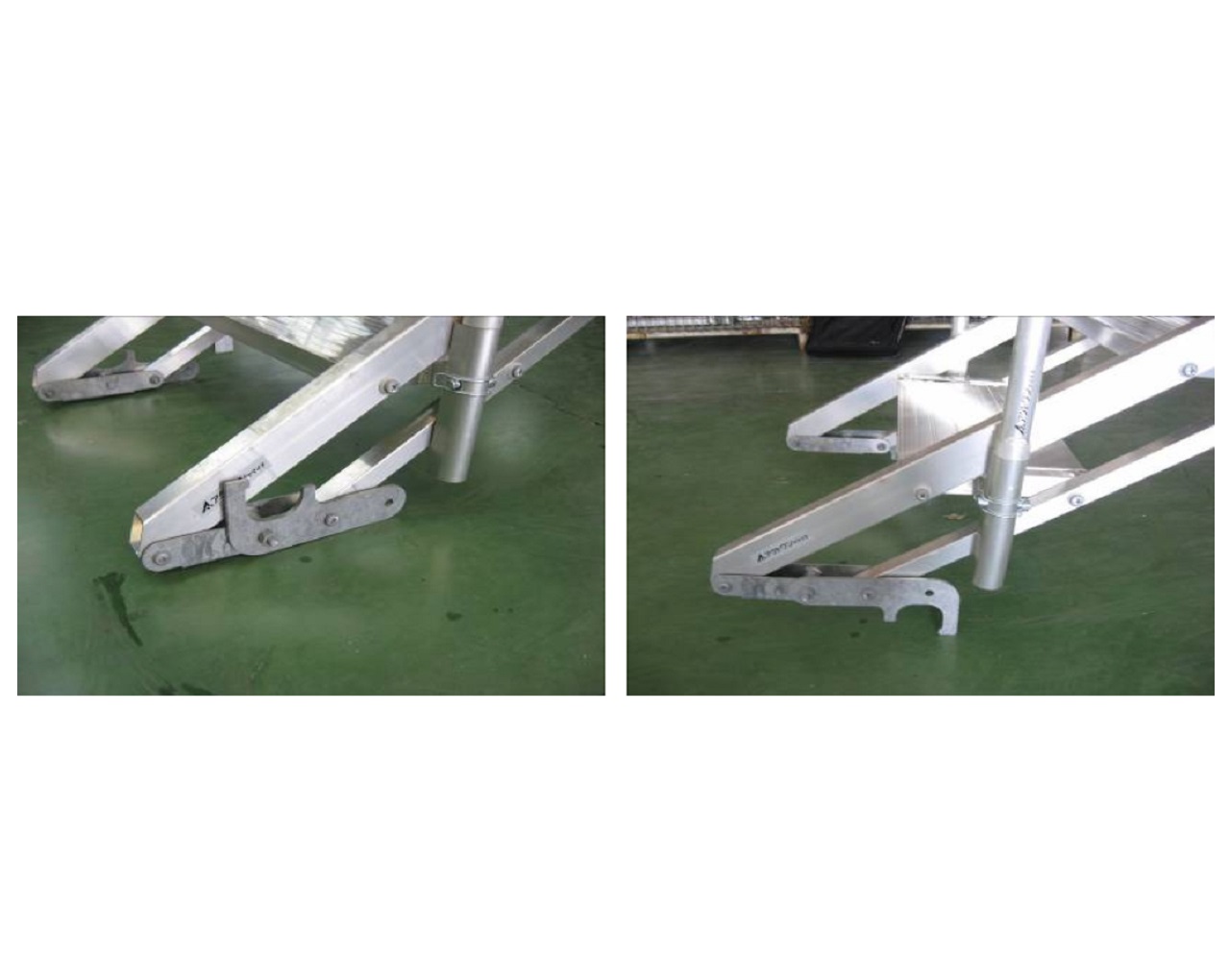

下面の金具を回転できるので単管パイプにも固定できます(右) -

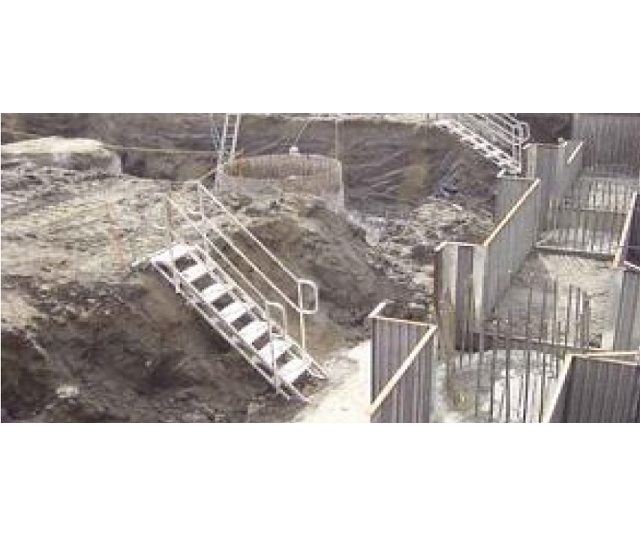

基礎工事の時の昇降設備として
- 取付設定角度20度～75度に設定できます。
- 角度の調節が簡単におこなえます。
- 本体重量28.5㎏で軽量！
- ステップ幅が570mmで幅広です。
- 許容荷重が250㎏で安全設計。
仕様
法面2号
| 型式 | 12型 | 20型 | 30型 |
|---|---|---|---|
| 支持間隔 mm | 1,380 | 2,415 | 3,105 |
| 高さ mm | 470～1,295 | 834～2,299 | 1,077～2,968 |
| ステップ数 段 | 4 | 7 | 9 |
| ステップ寸法 幅 mm | 570 | 570 | 570 |
| ステップ寸法 長さ mm | 250 | 250 | 250 |
| 手摺収納時長さ mm | 2,050 | 3,080 | 3,760 |
| 質量 本体 kg | 15.0 | 22.5 | 28.5 |
| 質量 手摺(片側) kg | 3.6 | 4.5 | 5.0 |
| 許容荷重 kN(kgf) | 2.45(250) | 2.45(250) | 2.45(250) |
| 取り付け角度 度 | 20~75 | 20~75 | 20~75 |
オプション
-

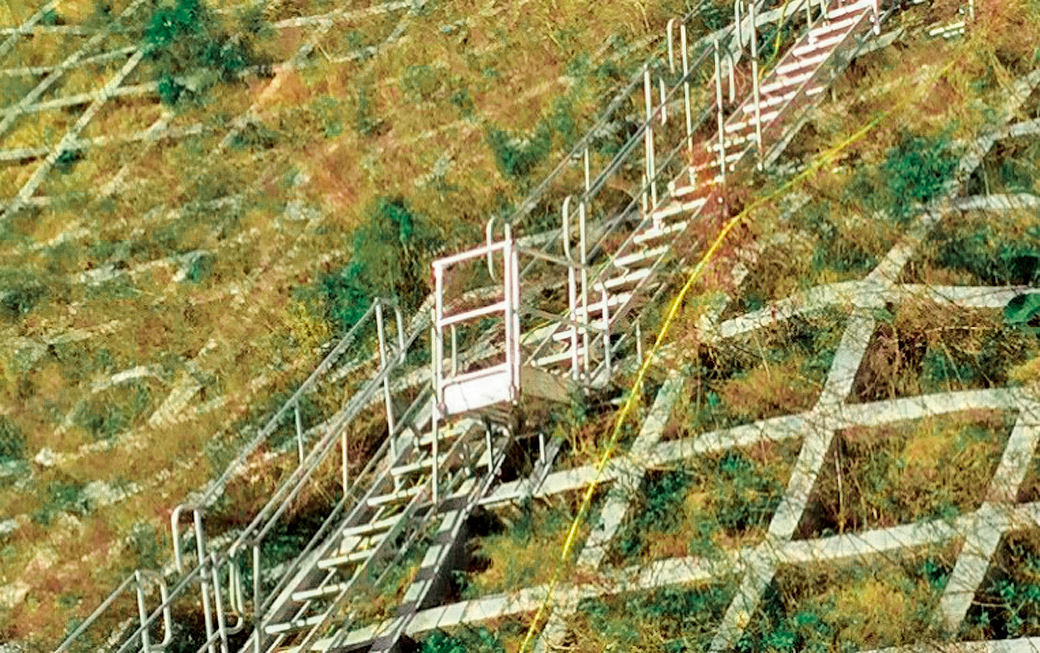

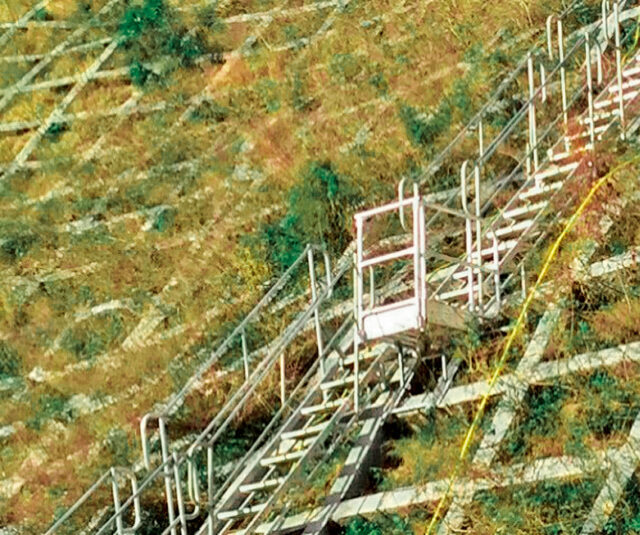

踊り場ユニット
・法面2号用のアルミ製中間ステージです。
・法面での安全な足場スペースを確保します。
・使用範囲は20度～70度(9段階)で調整できます。
・2台並べて使用することも可能です。
●寸法=幅×長さ(mm)：750×716
●質量(kg)=本体：15.0 側面手摺：5.5 背面手摺：4.0
●許容荷重kN(kgf)=1.96(200)
●使用範囲(度)=20~70(9段階)
組立動画
踊り場ユニット組立動画
