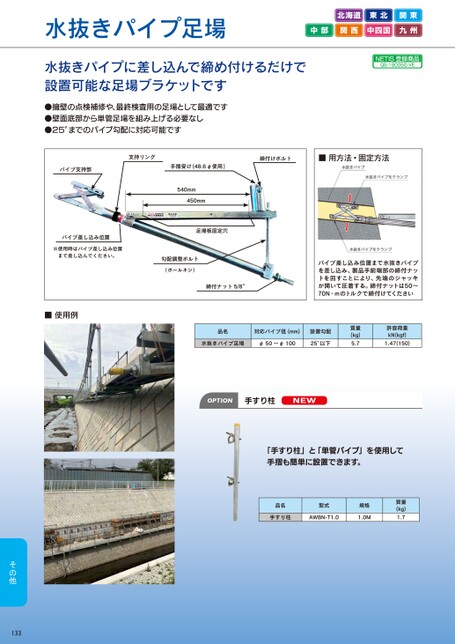

水抜きパイプ足場水抜きパイプに差し込んで締め付けるだけで設置可能な足場ブラケットです●擁壁の点検補修や、最終検査用の足場として最適です●壁面底部から単管足場を組み上げる必要なし●25°までのパイプ勾配に対応可能です北海道東北関東中部関西中四国九州NETIS登録商品QS-190050-VEパイプ支持部支持リング手摺受け(48.6φ使用)締付けボルト■用方法・固定方法540mm450mm足場板固定穴勾配調整ボルト(ボールネジ)締付ナット5/8”パイプ差し込み位置※使用時はパイプ差し込み位置まで差し込んでください。■使用例パイプ差し込み位置まで水抜きパイプを差し込み、製品手前端部の締付ナットを回すことにより、先端のジャッキが開いて圧着する。締付ナットは50～70N・mのトルクで締付けてください品名対応パイプ径(mm)設置勾配水抜きパイプ足場φ50～φ10025°以下質量(kg)5.7許容荷重kN(kgf)1.47(150)OPTION手すり柱NEW「手すり柱」と「単管パイプ」を使用して手摺も簡単に設置できます。品名型式手すり柱AWBN-T1.0規格1.0M質量(kg)1.7133
| <
|
> |
>>
