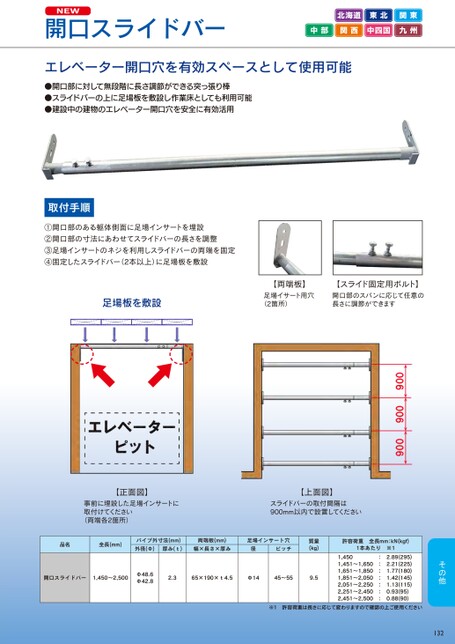

NEW開口スライドバー北海道東北関東中部関西中四国九州エレベーター開口穴を有効スペースとして使用可能●開口部に対して無段階に長さ調節ができる突っ張り棒●スライドバーの上に足場板を敷設し作業床としても利用可能●建設中の建物のエレベーター開口穴を安全に有効活用取付手順①開口部のある躯体側面に足場インサートを埋設②開口部の寸法にあわせてスライドバーの長さを調整③足場インサートのネジを利用しスライドバーの両端を固定④固定したスライドバー(2本以上)に足場板を敷設足場板を敷設【両端板】足場イサート用穴(2箇所)【スライド固定用ボルト】開口部のスパンに応じて任意の長さに調節ができます【正面図】事前に埋設した足場インサートに取付けてください(両端各2箇所)【上面図】スライドバーの取付間隔は900mm以内で設置してください品名全長(mm)パイプ外寸法(mm)外径(Φ)厚み(t)両端板(mm)幅×長さ×厚み足場インサート穴ピッチ径質量(kg)開口スライドバー1,450～2,500Φ48.6Φ42.82.365×190×t4.5Φ1445～559.5許容荷重全長mm:kN(kgf)1本あたり※11,450:2.89(295)1,451～1,650:2.21(225)1,651～1,850:1.77(180)1,851～2,050:1.42(145)2,051～2,250:1.13(115)2,251～2,450:0.93(95)2,451～2,500:0.88(90)※1許容荷重は長さに応じて変わりますので確認の上ご使用ください132
| <
|
> |
>>
