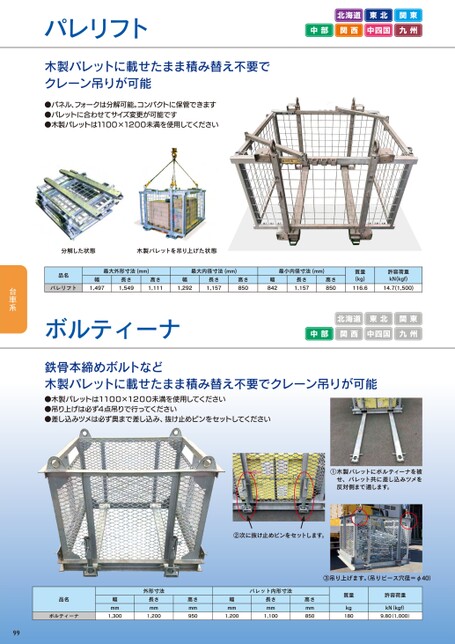

パレリフト北海道東北関東中部関西中四国九州木製パレットに載せたまま積み替え不要でクレーン吊りが可能●パネル、フォークは分解可能。コンパクトに保管できます●パレットに合わせてサイズ変更が可能です●木製パレットは1100×1200未満を使用してください分解した状態木製パレットを吊り上げた状態品名幅パレリフト1,497最大外形寸法(mm)最大内径寸法(mm)最小内径寸法(mm)長さ1,549高さ1,111幅1,292長さ1,157高さ850幅842長さ1,157高さ850質量(kg)116.6許容荷重kN(kgf)14.7(1,500)ボルティーナ北海道東北関東中部関西中四国九州鉄骨本締めボルトなど木製パレットに載せたまま積み替え不要でクレーン吊りが可能●木製パレットは1100×1200未満を使用してください●吊り上げは必ず4点吊りで行ってください●差し込みツメは必ず奥まで差し込み、抜け止めピンをセットしてください①木製パレットにボルティーナを被せ、パレット共に差し込みツメを反対側まで通します。②次に抜け止めピンをセットします。品名ボルティーナ幅mm1,300外形寸法長さmm1,200高さmm950パレット内形寸法幅mm1,200長さmm1,100高さmm850質量kg180許容荷重kN(kgf)9.80(1,000)③吊り上げます。(吊りピース穴径=φ40)99
| <
|
> |
>>
