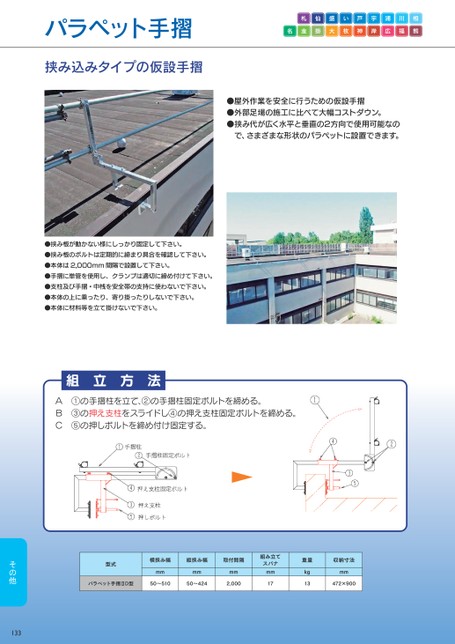

パラペット手摺挟み込みタイプの仮設手摺札金仙掛盛大い枚戸神宇岸浦広川福相熊名●屋外作業を安全に行うための仮設手摺●外部足場の施工に比べて大幅コストダウン。●挟み代が広く水平と垂直の2方向で使用可能なので、さまざまな形状のパラペットに設置できます。●挟み板が動かない様にしっかり固定して下さい。●挟み板のボルトは定期的に締まり具合を確認して下さい。●本体は2,000mm間隔で設置して下さい。●手摺に単管を使用し、クランプは適切に締め付けて下さい。●支柱及び手摺・中桟を安全帯の支持に使わないで下さい。●本体の上に乗ったり、寄り掛ったりしないで下さい。●本体に材料等を立て掛けないで下さい。組立方法A①の手摺柱を立て、②の手摺柱固定ボルトを締める。B③の押え支柱をスライドし④の押え支柱固定ボルトを締める。C⑤の押しボルトを締め付け固定する。型式横挟み幅縦挟み幅取付間隔mmmmパラペット手摺ⅡD型50～51050～424mm2,000組み立てスパナmm17重量収納寸法kg13mm472×900133
| <
|
> |
>>
