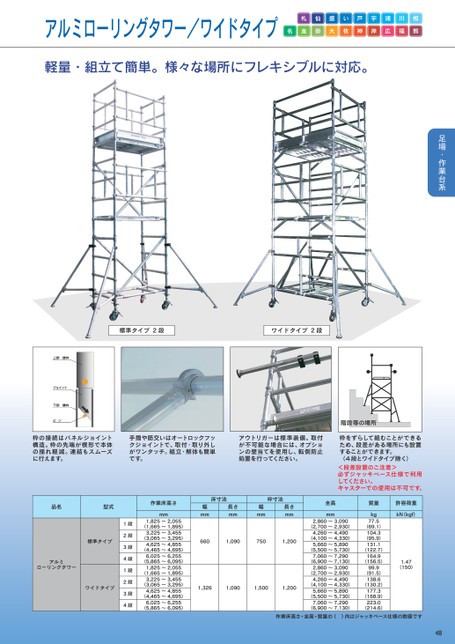

アルミローリングタワー/ワイドタイプ札金仙掛盛大い枚戸神宇岸浦広川福相熊名軽量・組立て簡単。様々な場所にフレキシブルに対応。標準タイプ 2段ワイドタイプ 2段枠の接続はパネルジョイント構造。枠の先端が楔形で本体の揺れ軽減。連結もスムーズに行えます。手摺や筋交いはオートロックフックジョイントで、取付・取り外しがワンタッチ。組立・解体も簡単です。アウトリガーは標準装備。取付が不可能な場合には、オプションの壁当てを使用し、転倒防止処置を行ってください。階段等の場所枠をずらして組むことができるため、段差がある場所にも設置することができます。(4段とワイドタイプ除く)<段差設置のご注意>必ずジャッキベース仕様で利用してください。キャスターでの使用は不可です。品名型式アルミローリングタワー標準タイプワイドタイプ作業床高さmm1,825〜2,055(1,665〜1,895)3,225〜3,455(3,065〜3,295)4,625〜4,855(4,465〜4,695)6,025〜6,255(5,865〜6,095)1,825〜2,055(1,665〜1,895)3,225〜3,455(3,065〜3,295)4,625〜4,855(4,465〜4,695)6,025〜6,255(5,865〜6,095)1段2段3段4段1段2段3段4段床寸法枠寸法幅mm長さmm幅mm長さmm6601,0907501,2001,3261,0901,5001,200許容荷重kN(kgf)1.47(150)全高mm2,860〜3,090(2,700〜2,930)4,260〜4,490(4,100〜4,330)5,660〜5,890(5,500〜5,730)7,060〜7,290(6,900〜7,130)2,860〜3,090(2,700〜2,930)4,260〜4,490(4,100〜4,330)5,660〜5,890(5,500〜5,730)7,060〜7,290(6,900〜7,130)質量kg77.5(69.1)104.3(95.9)131.1(122.7)164.9(156.5)99.9(91.5)138.6(130.2)177.3(168.9)223.0(214.6)作業床高さ・全高・質量の()内はジャッキベース仕様の数値です48
| <
|
> |
>>
